| РОЛИК ЛЕНТОЧНОГО КОНВЕЙЕРА |  |
Номер публикации патента: 2172714 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B65G039/02 | | Аналоги изобретения: | SU 1258787 A1, 23.09.1986. SU 1798274 A1, 28.02.1993. SU 673558 A, 15.07.1979. SU 1245514 A1, 23.07.1986. SU 1247329 A1, 30.07.1986. EP 0112026 A1, 27.06.1984. |
| Имя заявителя: | Общество с ограниченной ответственностью Межотраслевой инженерный центр "Триботехника" (UA) | | Изобретатели: | Ткаченко Эдуард Анатольевич (UA) | | Патентообладатели: | Общество с ограниченной ответственностью Межотраслевой инженерный центр "Триботехника" (UA) | | Номер конвенционной заявки: | 2000020595 | | Страна приоритета: | UA |
Реферат | |

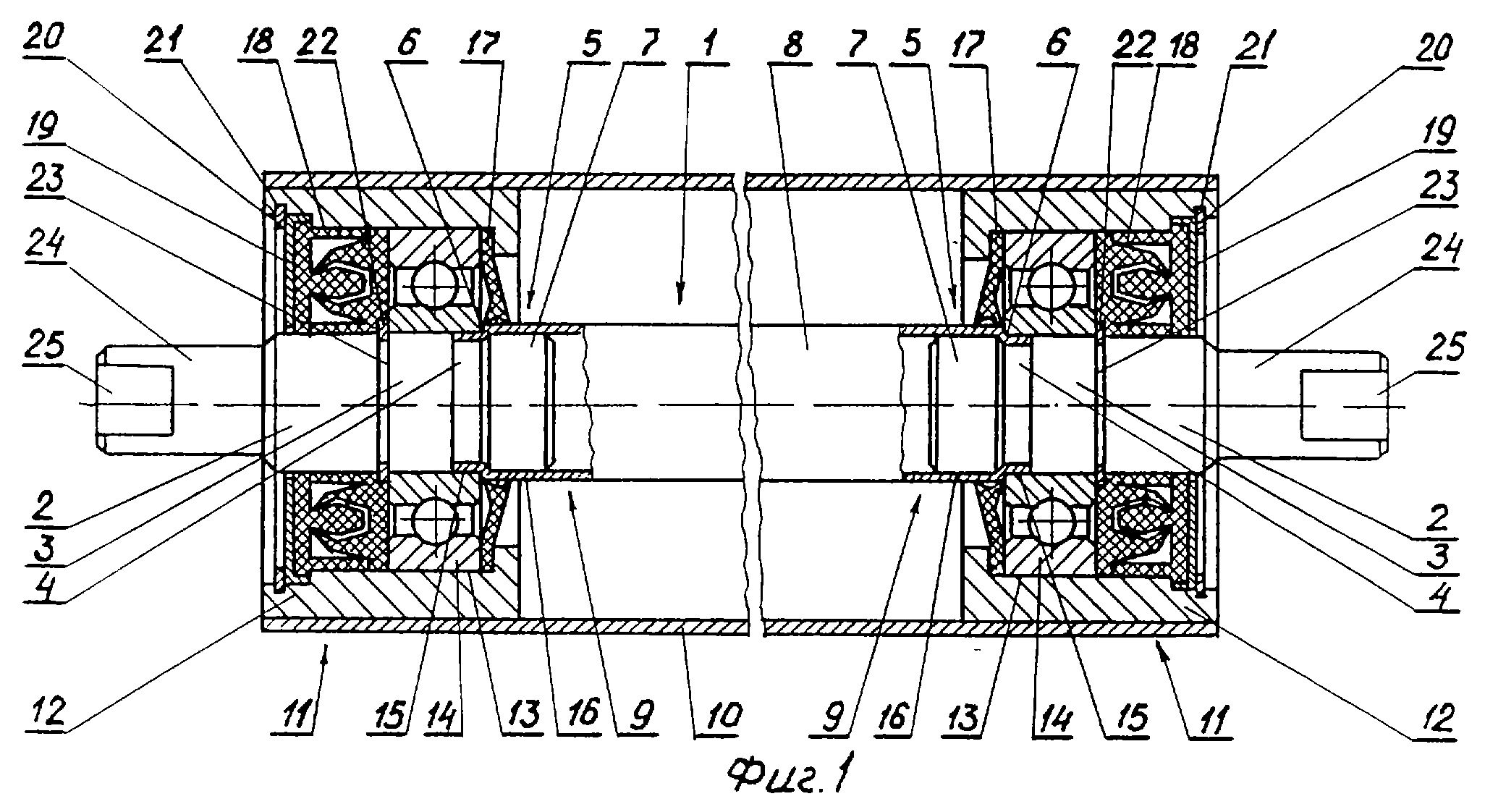

Изобретение относится к конвейерному транспорту, в частности к роликам, используемым в качестве роликоопор для ленточных конвейеров. Ролик содержит составную ось, которая представляет собой две полуоси, снабженные посадочными шейками с кольцевыми канавками, заплечиками с опорными торцевыми поверхностями и хвостовиками, и штангу, выполненную в виде трубы, концевые части которой посажены на хвостовики полуосей, а также цилиндрическую обечайку, установленную концевыми частями на опоры, в посадочных отверстиях которых закреплены подшипники, посаженные на посадочные шейки полуосей и ограниченные изнутри опорными торцевыми поверхностями заплечиков. На полуосях хвостовики выполнены смежными с кольцевыми канавками посадочных шеек, а концевые части штанги посажены на хвостовики полуосей по посадке с натягом посредством осевой запрессовки и дополнительно завальцованы внутрь кольцевых канавок посадочных шеек полуосей посредством кольцевого обжатия так, что диаметр наружных поверхностей завальцованных участков концевых частей штанги равен диаметру посадочных шеек полуосей. Завальцованные участки концевых частей штанги выполнены в виде составных частей посадочных шеек полуосей. Заплечики полуосей выполнены в виде незавальцованных участков концевых частей штанги. Опорные торцевые поверхности заплечиков полуосей выполнены в виде ступенчатых сопряжений завальцованных и незавальцованных участков концевых частей штанги. Путем выполнения технологичных и надежных неподвижных соединений концевых частей штанги и полуосей составной оси обеспечивается снижение динамических нагрузок на подшипники, в результате чего повышается срок службы как подшипников, так и ролика в целом. 3 ил.
|
