СПИРАЛЬНЫЙ ПИТАТЕЛЬ - ДОЗАТОР СЫПУЧИХ МАТЕРИАЛОВ

Номер публикации патента: 2469942

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011128153/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B65G033/14   B65G033/26
Аналоги изобретения: UA 62236 А, 15.12.2003. RU 2012527 С1, 15.05.1994. JP 04-298409 А, 22.10.1992. CN 201647593 U, 24.11.2010.

Имя заявителя: Федеральное государственное образовательное учреждение высшего профессионального образования "Рязанский государственный агротехнологический университет имени П.А. Костычева" (RU)
Изобретатели: Бышов Николай Владимирович (RU)
Тришкин Иван Борисович (RU)
Липин Владимир Дмитриевич (RU)
Макаров Валентин Алексеевич (RU)
Липина Татьяна Владимировна (RU)
Паршина Марина Владимировна (RU)
Патентообладатели: Федеральное государственное образовательное учреждение высшего профессионального образования "Рязанский государственный агротехнологический университет имени П.А. Костычева" (RU)

Реферат

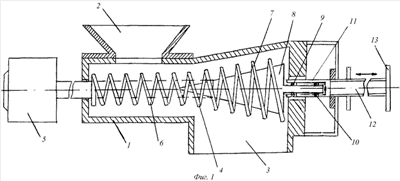

Спиральный питатель-дозатор содержит корпус (1) с загрузочной (2) и разгрузочной (3) горловинами и размещенной в нем транспортирующей спиралью (4), привод (5) и стержень (8), размещенный в полости транспортирующей спирали с противоположной стороны от привода. Транспортирующий участок устройства выполнен в виде винтовой цилиндрической спиральной пружины (6), размещенной на валу со стороны загрузочной горловины. Дозирующий участок устройства выполнен в виде винтовой конической спиральной пружины (7), размещенной со стороны разгрузочной горловины. В зоне разгрузочной горловины в дозирующем участке устройства корпус выполнен коническим. В винтовую коническую спиральную пружину установлен конический стержень (8), имеющий возможность осевого смещения и вращения. Обеспечивается расширение интервала регулировки производительности устройства. 2 ил.
