SU 356215 A1, 23.10.1972. US 3524533 A, 18.08.1970. GB 309752 A, 18.04.1929. GB 2067099 А, 22.07.1981. WO 2008103387 A1, 28.08.2008.
Имя заявителя:
Никишичев Дмитрий Борисович (RU)
Изобретатели:
Никишичев Дмитрий Борисович (RU)
Патентообладатели:
Никишичев Дмитрий Борисович (RU)
Реферат

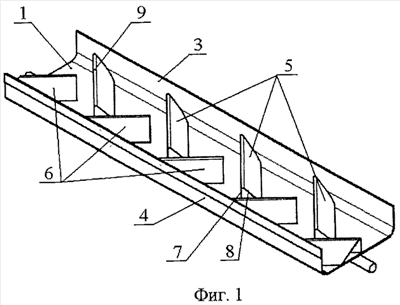

Устройство предназначено для транспортирования сыпучих материалов и деталей. Качающийся конвейер содержит рештак, выполненный в виде желоба, установленного с возможностью качания, причем желоб связан с расположенной вдоль него осью с возможностью качания рештака при повороте оси. На внутренней стороне плоского дна желоба установлены два ряда рифлей. Одна стенка каждой рифли перпендикулярна дну желоба, а другая наклонена к нему. Рифли каждого ряда параллельны друг другу, расположены под углом к продольной оси желоба и одним концом примыкают к соответствующему борту желоба. Свободные концы каждой рифли каждого ряда расположены между свободными концами рифлей другого ряда с образованием зазора между торцом каждой рифли и стенкой соответствующей рифли другого ряда, перпендикулярной дну желоба. Указанная ось расположена таким образом, что ее ось вращения параллельна внутренней поверхности дна желоба и лежит в продольной плоскости симметрии желоба. Конвейер имеет невысокое энергопотребление, при этом груз может транспортироваться не только при горизонтальном положении желоба, но и при некотором угле подъема желоба в сторону транспортирования. 1 з.п. ф-лы, 5 ил.
