ПРОМЕЖУТОЧНЫЙ БАРАБАННЫЙ ПРИВОД ЛЕНТОЧНОГО КОНВЕЙЕРА

Номер публикации патента: 2458840

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011116514/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B65G023/04
Аналоги изобретения: RU 2270151 C1, 20.02.2006. SU 1789451 A1, 23.01.1993. CN 201254377 Y, 10.06.2009. UA 46998 A, 15.06.2002. SU 1781148 A1, 15.12.1992.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Изобретатели: Тарасов Юрий Дмитриевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)

Реферат

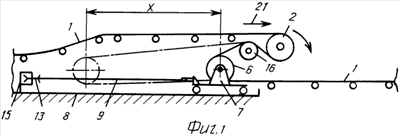

Привод содержит огибаемые грузонесущей ветвью ленты (1) приводной барабан (2) с приводным блоком, состоящим из электродвигателя (3), редуктора (4) и тормоза (5), натяжной барабан (6), размещенный на тележке (7) с возможностью ее перемещения по направляющим (8) рамы конвейера. Тележка кинематически связана посредством стального проволочного каната (9) с бобиной (10). Бобина с возможностью свободного вращения размещена на противоположном от приводного барабана конце тихоходного вала редуктора приводного блока и снабжена дистанционно управляемой электромагнитной муфтой (11) с возможностью передачи крутящего момента от тихоходного вала редуктора. Стальной проволочный канат, соединяющий тележку натяжного барабана с бобиной, огибает горизонтально ориентированные отклоняющие блоки (12, 13), один из которых размещен на раме (14) приводного блока, а второй - на поперечной балке (15), закрепленной на раме конвейера. Между приводным и натяжным барабанами установлен дополнительный отклоняющий барабан (16) с максимальным прогибом вверх сбегающей с приводного барабана конвейерной ленты. Бобина может быть размещена на тихоходном валу размещенного на раме приводного блока дополнительного редуктора (17), быстроходный вал которого с помощью дистанционно управляемой электромагнитной муфты (18) кинематически связан с тихоходным валом редуктора приводного блока. Упрощается конструкция привода, повышается его тяговая способность. 1 з.п. ф-лы, 3 ил.
