| ТОРМОЗ ДЛЯ ЛЕНТОЧНОГО КОНВЕЙЕРА |  |
Номер публикации патента: 2182882 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B65G023/26 | | Аналоги изобретения: | SU 142744 А, 10.11.1962. SU 132113 А, 25.10.1960. SU 194621 А, 24.05.1967. SU 610746 А, 17.05.1978. RU 2010760 C1, 15.04.1994. DE 2454211 A1, 26.05.1976. DE 2626480 В2, 05.10.1978. FR 2193755 А, 22.02.1974. |
| Имя заявителя: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет) | | Изобретатели: | Тарасов Ю.Д. | | Патентообладатели: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет) |
Реферат | |

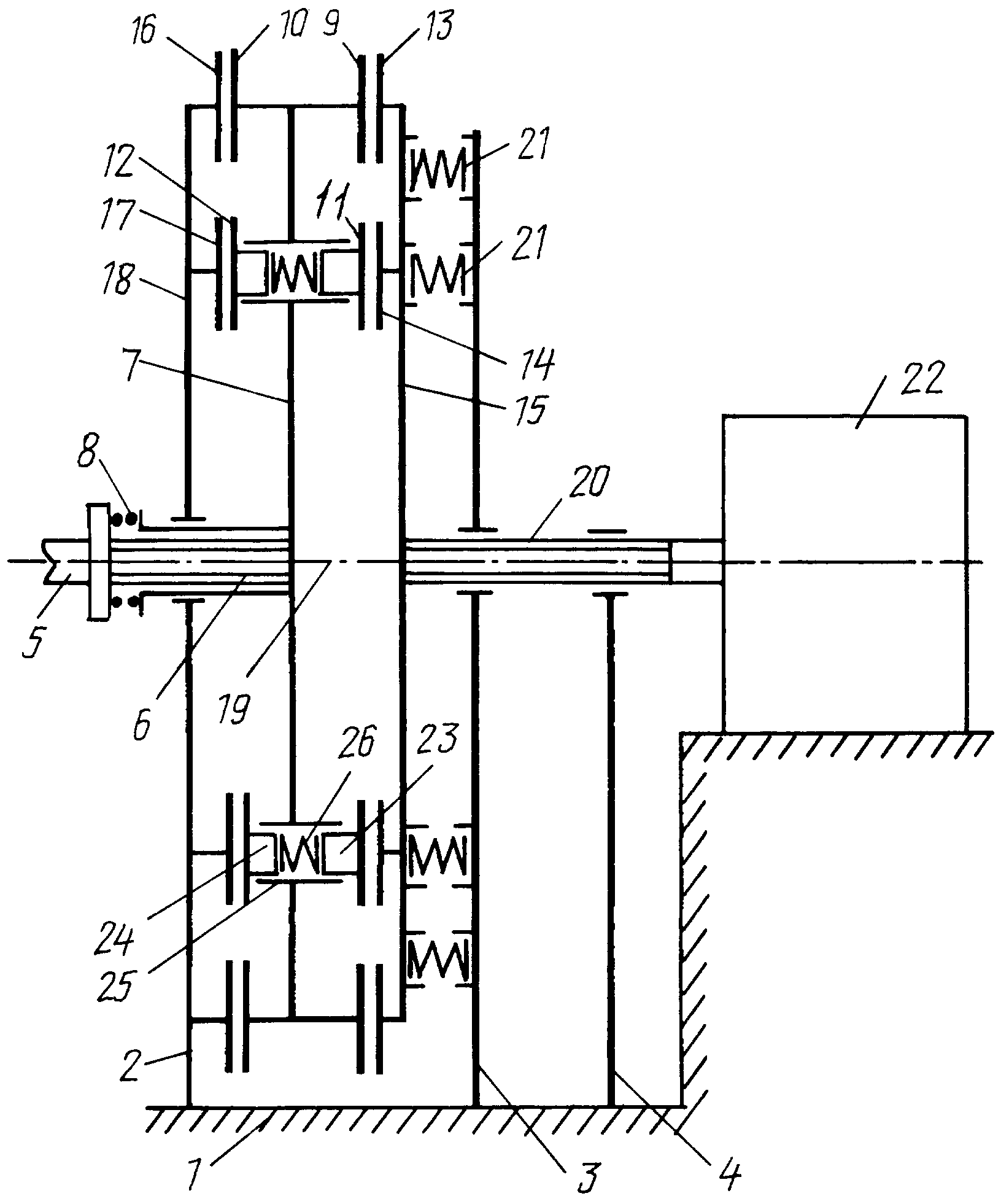

Изобретение относится к конвейеростроению, а именно к тормозам, устанавливаемым на валу барабана ленточного конвейера, и может быть использовано на мощных наклонных ленточных конвейерах, работающих как на подъем, так и на спуск груза. Тормоз для ленточного конвейера содержит закрепленные на раме опоры, кинематически связанный с валом барабана тормозной диск и вспомогательный диск с возможностью их взаимодействия своими кольцевыми поверхностями трения, замыкающие пружины, привод механизма размыкания. Тормозной диск установлен с возможностью осевого смещения по шлицам на свободном конце вала барабана конвейера, размещенного с зазором внутри неподвижной опоры, подпружинен к заплечику вала барабана и снабжен двумя кольцевыми поверхностями трения в виде внешних и внутренних коаксиально размещенных относительно вала барабана сдвоенных и симметрично расположенных колец с возможностью их взаимодействия с соответствующими кольцами упомянутого и дополнительного вспомогательных дисков. Дополнительный вспомогательный диск закреплен на упомянутой опоре, а другой вспомогательный диск - на соосно размещенном с валом барабана и с зазором по отношению к нему штоке со шлицами, который размещен в двух опорах с возможностью осевого смещения в них. Вспомогательный диск подпружинен ко второй от барабана опоре коаксиально размещенными относительно штока и равномерно распределенными по дуге окружности пружинами сжатия. Свободный конец штока кинематически связан с приводом механизма размыкания, при этом внутренняя пара колец тормозного диска снабжена расположенными по периметру колец и ориентированными навстречу друг другу цилиндрическими выступами, размещенными в трубчатых направляющих тормозного диска и подпружиненных друг к другу кольцевыми пружинами сжатия, также размещенными внутри трубчатых направляющих. Увеличивается тормозной момент, необходимый для затормаживания мощного наклонного конвейера. 1 ил.
|
