| ПРИВОД ВРАЩАЮЩЕГОСЯ КОНВЕЙЕРА АРТИЛЛЕРИЙСКОЙ УСТАНОВКИ |  |
Номер публикации патента: 2172457 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F41A009/00 B65G023/30 F16H001/32 | | Аналоги изобретения: | Боевая машина пехоты БМП-1. Техническое описание и инструкция по эксплуатации. - М.: Военное издательство Министерства обороны СССР, 1979, с. 77, 82, рис.46. RU 2085410 С1, 27. 07. 1997. RU 2112166 С1, 27.05.1998. GB 1567331, 14.05.1980. US 4621543, 11.11.1986. FR 2544436 Al, 19.10.1984. DE 3814443 Al, 09.11.1989. |
| Имя заявителя: | Государственное унитарное предприятие Конструкторское бюро приборостроения | | Изобретатели: | Шипунов А.Г.
Березин С.М.
Швец Л.М.
Буренков Н.Н. | | Патентообладатели: | Государственное унитарное предприятие Конструкторское бюро приборостроения |
Реферат | |

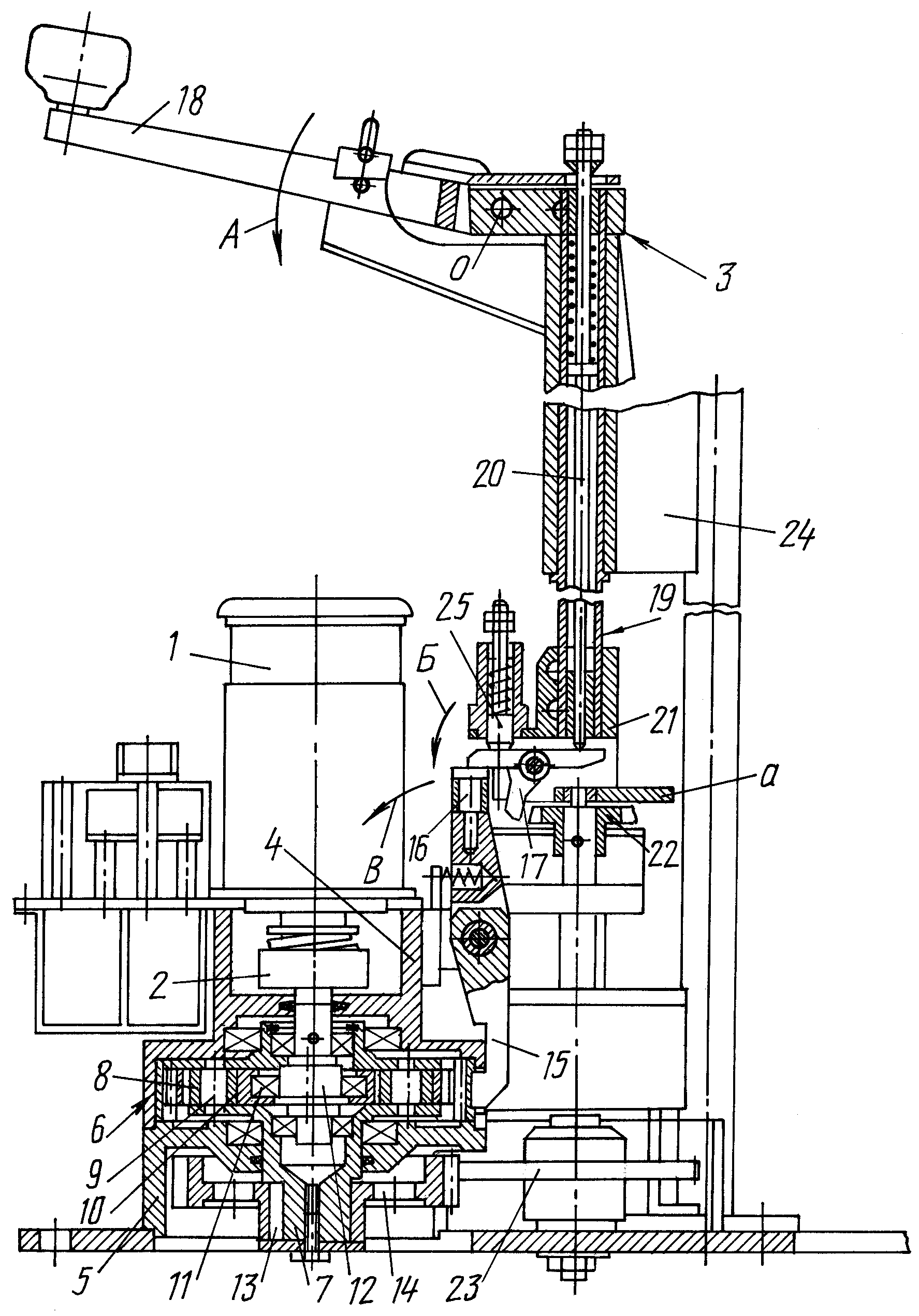

Изобретение относится к военной технике, в частности к бронетанковой. Предложенная конструкция позволяет повысить надежность работы привода, повысить угловую скорость вращения конвейера с боеприпасами при работе вручную и уменьшить усилие на рукоятке. Сущность изобретения заключается в том, что привод содержит электродвигатель, сдающее звено, планетарный редуктор со стопором эпицикла и ручной привод с рукояткой. Солнечная шестерня планетарного редуктора, находящаяся в зацеплении с эпициклом, установлена на валу с эксцентриситетом по отношению к оси водила и с обеспечением вращения относительно вала. На равном расстоянии от оси вращения водила расположены ролики, взаимодействующие с цилиндрическими отверстиями, расположенными на концентричной окружности солнечной шестерни. Стопор эпицикла выполнен в виде подпружиненного рычага, верхним плечом взаимодействующего с собачкой храпового механизма ручного привода. 1 ил.
|
