Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Изобретатели:
Тарасов Юрий Дмитриевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Реферат

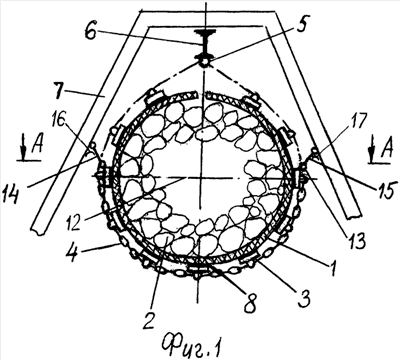

Конвейер содержит бесконечно замкнутую на концевых барабанах ленту (1), сформированную в виде лотка круглой формы. Опоры для ленты в средней части конвейера выполнены в виде ориентированных вдоль продольной оси ленты пластин (3), закрепленных с внутренней стороны петель (4) из круглозвенных цепей. Петли шарнирно подвешены к ориентированной вдоль продольной оси ленты балке (6), закрепленной снизу на стойках (7) трапецеидальной формы. Смежные пластины размещены с зазорами друг к другу и выполнены с отогнутыми наружу от ленты кромками. Каждая пластина в группе, охватывающей лоток ленты по всему его периметру, закреплена на двух упомянутых петлях. Расстояние между всеми петлями принято одинаковым. Диаметрально расположенные пластины на уровне средней линии лотка ленты кинематически связаны со стойками наклонно расположенными и шарнирно закрепленными на пластинах и стойках рычагами (14, 15). Рычаги к стойкам подпружинены плоскими пружинами (16, 17) и на линейных участках конвейера размещены по его длине с шагом, кратным длине пластин, с зазором между ними, а на криволинейных в плане участках конвейера размещены на каждой пластине. Упрощается конструкция опор, повышается надежность работы конвейера, снижается трудоемкость его обслуживания. 2 ил.
