| КОНВЕЙЕР С ПОДВЕСНОЙ ЛЕНТОЙ |  |
Номер публикации патента: 2182880 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B65G015/08 B65G021/14 | | Аналоги изобретения: | ПОДОПРИГОРА Ю.А. и др. Внедрение конвейера с подвесной лентой. Горный журнал, 1997, № 5, 6, с. 72-75, рис. 1, 2, 3. RU 2118285 C1, 27.08.1998. RU 2156216 C2, 20.09.2000. RU 2118607 C1, 10.09.1998. RU 2152896 C2, 20.07.2000. SU 1795952 A3, 15.02.1993. SU 206386 A, 26.01.1968. |
| Имя заявителя: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет) | | Изобретатели: | Тарасов Ю.Д. | | Патентообладатели: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет) |
Реферат | |

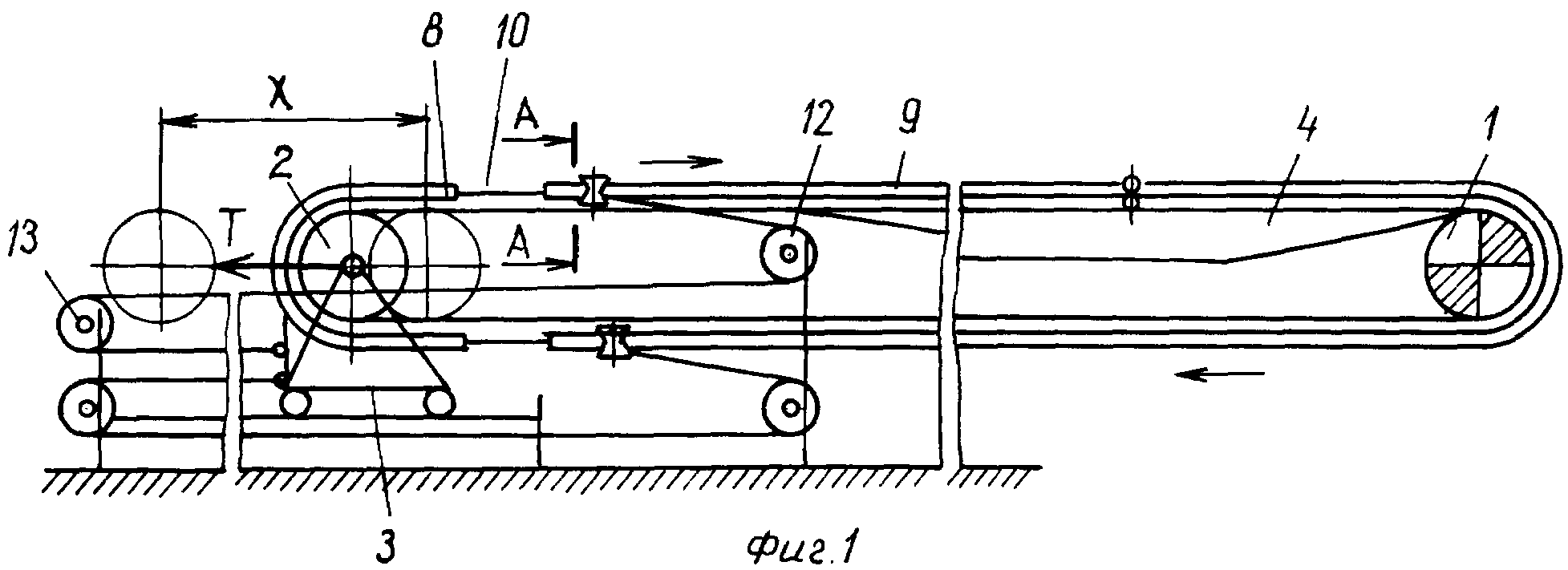

Изобретение относится к конвейеростроению, а именно к конвейерам с подвесной лентой, и может быть использовано на конвейерах увеличенной длины. Конвейер с подвесной лентой включает замкнутую на приводном барабане и барабане натяжного устройства ленту, к бортам которой с помощью кронштейнов прикреплены сдвоенные катки с возможностью их опирания на жесткие трубчатые направляющие, образующие замкнутый контур в вертикальной плоскости и установленные подвижно в зоне натяжного устройства и неподвижно на остальной части конвейера. Он снабжен установленными дополнительными направляющими, размещенными в разрывах между подвижными и неподвижными трубчатыми направляющими. На участках разрыва один из сдвоенных катков опирается на дополнительную направляющую. Дополнительные направляющие на каждой ветви могут быть выполнены в виде стальных проволочных канатов, закрепленных одним концом внутри подвижной трубчатой направляющей и пропущенных через торец и продольную щель неподвижной трубчатой направляющей с огибанием канатами двух отклоняющих блоков, установленных со стороны неподвижной и подвижной направляющих. Дополнительные направляющие могут быть выполнены в виде неподвижно закрепленных отрезков труб с возможностью перемещения по ним внутреннего катка на участках разрывов между подвижными и неподвижными направляющими. Расширяется область использования конвейеров за счет значительного увеличения их длины, а также изобретение позволяет использовать конвейерную ленту с большим остаточным удлинением. 2 з.п. ф-лы, 4 ил.
|
