| КОНВЕЙЕР С ПОДВЕСНОЙ ЛЕНТОЙ |  |
Номер публикации патента: 2182551 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B65G015/08 B65G021/20 | | Аналоги изобретения: | ПОДОПРИГОРА Ю.А. и др. Внедрение конвейера с подвесной лентой. Горный журнал. 1997, № 5-6, с.72-75, рис.2,3. RU 2118607 С1, 10.09.1998. RU 2152896 С2, 20.07.2000. RU 2156216 С2, 20.09.2000. SU 1795592 А3, 15.02.1993. SU 206386 А, 26.01.1968. |
| Имя заявителя: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет) | | Изобретатели: | Тарасов Ю.Д. | | Патентообладатели: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет) |
Реферат | |

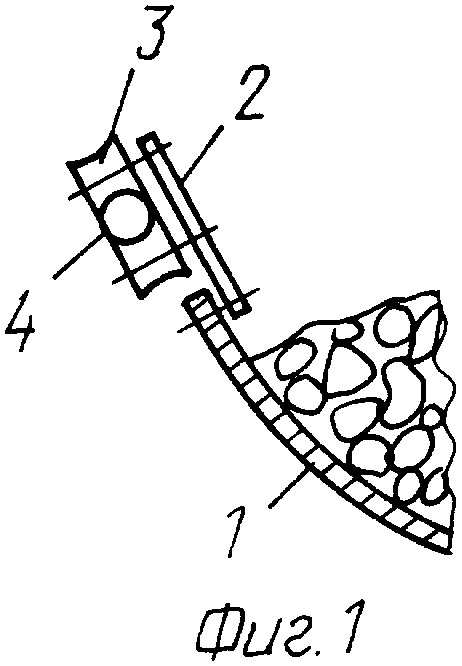

Изобретение относится к конвейеростроению, а именно к конвейерам с подвесной лентой для транспортирования преимущественно кусковых грузов, и может быть использовано на дробильно-сортировочных и обогатительных фабриках. Конвейер с подвесной лентой включает бесконечно замкнутую на барабанах ленту, к бортам которой с помощью кронштейнов прикреплены сдвоенные катки с возможностью опирания на жесткие трубчатые направляющие. В зоне загрузки конвейера направляющие для катков на грузонесущей ветви ленты выполнены в виде резиновых шнуров, диаметр которых равен диаметру жестких трубчатых направляющих, а концы выполнены в виде ступиц с возможностью их размещения во внутренних полостях, примыкающим к шнурам труб жестких направляющих, и фиксации в них посредством пальцев, размещенных в сквозных отверстиях на свободных концах трубчатых направляющих и в соосных с ними отверстиях ступиц шнуров. Длина открытой части шнуров принята из условия lкш<2lк, где lш - длина открытой части шнуров; lк - шаг расстановки катков по длине ленты. Изобретение позволяет повысить демпфирующую способность ленты в зоне ее загрузки и уменьшить ее износ за счет достаточно большой деформации (прогибу) шнуров в двух плоскостях. 4 ил.
|
