КОНВЕЙЕР С ПОДВЕСНОЙ ЛЕНТОЙ | |
Номер публикации патента: 2182549 | |
Редакция МПК: | 7 | Основные коды МПК: | B65G015/08 B65G021/12 | Аналоги изобретения: | ПОДОПРИГОРА Ю.А. и др. Внедрение конвейера с подвесной лентой. - Горный журнал №5-6, 1997, с. 72-75, рис. 1. RU 2118607 C1, 10.09.1998. RU 2152896 С2, 20.07.2000. RU 2156216 C2, 20.09.2000. RU 2118285 C1, 27.08.1998. SU 1553440 A1, 30.03.1990. SU 1795952 A3, 15.02.1993. SU 1477633 A1, 07.05.1989. SU 206386 A, 26.01.1968. SU 458484 A, 07.03.1975. SU 490732 A, 13.02.1976. SU 546523 A, 22.03.1977. ПОЛУНИН В.Т. и др. Конвейеры для горных предприятий. - М.: Недра, 1978, с. 61, 62, рис. 2.12 "б". |
Имя заявителя: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет) | Изобретатели: | Тарасов Ю.Д. | Патентообладатели: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (технический университет) |
Реферат | |

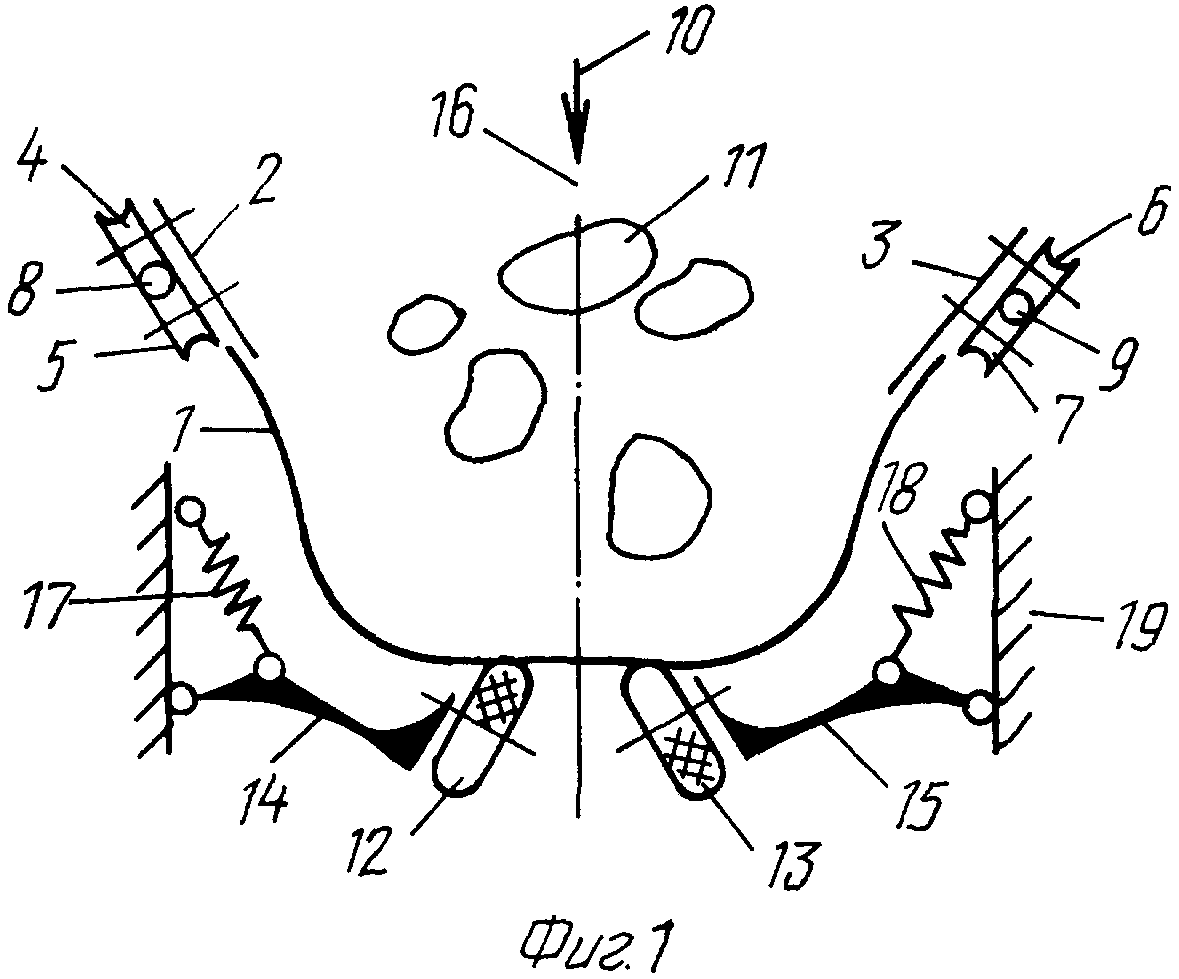

Изобретение относится к конвейеростроению, а именно к конвейерам с подвесной лентой для транспортирования преимущественно кусковых грузов, и может быть использовано на дробильно-сортировочных и обогатительных фабриках. В конвейере с подвесной лентой, включающем бесконечно замкнутую на приводном и натяжном барабанах ленту, к бортам которой с помощью кронштейнов прикреплены катки с возможностью опирания на жесткие трубчатые направляющие, опорное устройство для ленты в зоне подачи на нее транспортируемого груза и с предварительной деформацией ленты, раму, опорное устройство выполнено, по крайней мере, из двух роликов, установленных в средней части ленты по ее ширине, для обеспечения прогиба вверх средней части ленты при отсутствии на ней транспортируемого груза, на ориентированных в поперечном относительно продольной оси конвейера направлении рычагах с возможностью их поворота в вертикальной плоскости, подпружиненных к раме конвейера и симметрично размещенных относительно продольной оси конвейера. Изобретение позволяет снизить высоту конвейера в зоне подачи на ленту транспортируемого груза и уменьшить износ ленты за счет повышения демпфирующих свойств опорного устройства. 2 ил.
|
