СКРЕБОК ДЛЯ ЗВЕНЬЕВЫХ ЦЕПЕЙ СКРЕБКОВЫХ КОНВЕЙЕРОВ И СТОПОРНЫЙ ЭЛЕМЕНТ ДЛЯ СКРЕБКА

Номер публикации патента: 2401788

Вид документа:	C2
Страна публикации:	RU
Рег. номер заявки:	2008108000/11

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	B65G019/10 B65G019/24
Аналоги изобретения:	DE 3307119 A1, 06.09.1984. RU 2189343 C2, 20.09.2002. SU 397662 A1, 17.09.1973. WO 2004065270 A1, 05.08.2004.

Имя заявителя:	БУЦИРУС ДБТ ОЙРОПЕ ГМБХ (DE)
Изобретатели:	МЕРТЕН Герхард (DE) МЕЙА Ханс (DE)
Патентообладатели:	БУЦИРУС ДБТ ОЙРОПЕ ГМБХ (DE)

Реферат

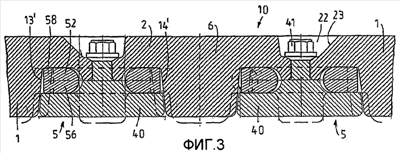

Скребок (10) состоит из цельного тела скребка с соединяющей два боковых крыла (1) скребка головной перемычкой (2) и кармана (5) между крыльями скребка для вложения горизонтального цепного звена звеньевой цепи и фиксации скребка на вложенном горизонтальном цепном звене с помощью разъемного, соединяемого с головной перемычкой стопорного элемента (40) для скребка. Обращенные друг к другу внутренние стороны (11) крыльев скребка снабжены под головной перемычкой канавкой (13). Головная перемычка на обеих торцевых сторонах имеет зоны прилегания для носовых частей вертикальных цепных звеньев (60) звеньевой цепи, а на своей нижней стороне по обе стороны зон прилегания имеет ложе для плеч горизонтальных цепных звеньев (52). Канавки во внутренних сторонах проходят по высоте лож (15) для плеч до головной перемычки и образуют гнезда для захватных выступов на наружных поверхностях плеч горизонтальных цепных звеньев. Основное тело (47) стопорного элемента для скребка снабжено на своих поперечных сторонах выступом (49) для вхождения в канавки во внутренних сторонах крыльев скребка и наружных сторонах промежуточной перемычки на скребке. Увеличивается срок службы скребка, повышается его надежность. 2 н. и 17 з.п. ф-лы, 8 ил.
