RU 2375285 C1, 10.12.2009. RU 2375286 C1, 10.12.2009. WO 8101697 A1, 25.06.1981. DE 3602714 A1, 13.08.1987.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Изобретатели:
Тарасов Юрий Дмитриевич (RU) Червонный Сергей Игоревич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Реферат

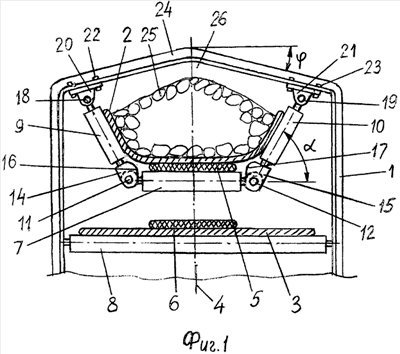

Конвейер содержит раму со стойками (1) и бесконечно замкнутую ленту. Внутри контура ленты размещен бесконечно замкнутый тяговый контур из стального проволочного каната прямоугольного поперечного сечения. Тяговый контур опирается верхней ветвью (5) каната, размещенной под грузонесущей ветвью (2) ленты, на горизонтально ориентированные ролики (7). Борта ленты на ее грузонесущей ветви опираются на наклонные ролики (9, 10) с формированием желобчатого профиля ленты в поперечном сечении. В каждом опорном узле ось ролика для каната и оси наклонных роликов для ленты связаны между собой шарнирами (11, 12) с помощью петлевых соединений. Оси шарниров ориентированы параллельно продольной оси (4) конвейера. Втулки (13) оси ролика для каната размещены внутри втулок (14, 15) осей наклонных роликов для ленты с возможностью взаимодействия последних своими внутренними поверхностями (16, 17) с боковыми кромками каната при его возможных поперечных смещениях. Верхние части осей наклонных роликов для ленты с помощью шарниров (18, 19), оси которых ориентированы параллельно продольной оси конвейера, посредством втулок (20, 21) закреплены на поперечинах (24) стоек рамы с возможностью смещения втулок вдоль поперечин и фиксации на них в заданном положении. Каждая поперечина выполнена Л-образного профиля симметрично относительно продольной оси конвейера. Обеспечивается возможность использовать конвейер при различных условиях его эксплуатации без изменения его конструкции. 2 ил.
