RU 2149129 C1, 20.05.2000. RU 2029712 C1, 27.02.1995. SU 1744007 A1, 30.06.1992. SU 1715678 A1, 28.02.1992. SU 1648854 A1, 15.05.1991. US 7097027 B1, 29.08.2006. CA 2459366 A1, 24.09.2004. DE 29821906 U1, 06.04.2000. JP 2003276818 A, 02.10.2003.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Изобретатели:
Тарасов Юрий Дмитриевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Реферат

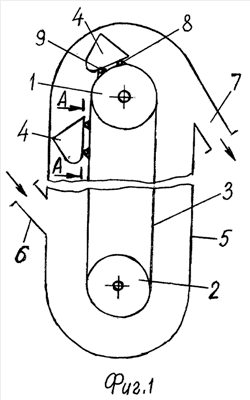

Ковшовый элеватор содержит гибкий тяговый орган с прикрепленными к нему с одинаковым шагом ковшами. Крепежные элементы для крепления ковшей к тяговому органу выполнены в виде четырех шарнирных узлов, при этом в двух точках ковш к тяговому органу крепится непосредственно, а в других двух - с помощью соединительных звеньев. Соединительные звенья выполнены в виде ограниченных поперечинами сдвоенных щелевых направляющих, закрепленных на ковшах и ориентированных параллельно днищу ковша. Щелевые направляющие установлены с возможностью смещения и поворота в них закрепленных на тяговом органе пальцев. Параметры этого узла крепления определяются соотношением lar/R+d, где l - длина щелевой направляющей межу внутренними кромками поперечин, а - расстояние между осями шарниров узла крепления ковша к тяговому органу по его длине на линейном участке, r - превышение осей шарниров над цилиндрической поверхностью барабана, R - радиус барабана, d - диаметр пальца. Увеличиваются вместимость ковшей, производительность и надежность работы элеватора. 4 ил.
