ЛЕНТОЧНО - КАНАТНЫЙ КОНВЕЙЕР

Номер публикации патента: 2405727

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009127997/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B65G017/02   B65G015/08
Аналоги изобретения: RU 2340529 C1, 10.12.2008. RU 2336214 C1, 20.10.2008. GB 2154533 A, 11.09.1985. WO 8602621 A1, 09.05.1986. US 3101145 A, 20.08.1963. US 2656035 A, 20.10.1953. CN 101100234 A, 09.01.2008. CN 86100692 A, 05.08.1987.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Изобретатели: Тарасов Юрий Дмитриевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)

Реферат

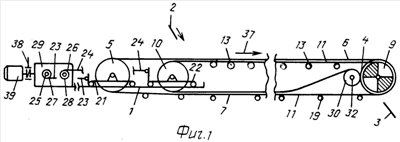

Конвейер содержит раму и желобчатую ленту, опирающуюся на наклонные ролики. Внутри контура ленты размещен тяговый контур из стального проволочного каната с опорой каната на горизонтальные ролики. Ролики установлены на одном общем кронштейне, закрепленном на прогонах рамы конвейера. Со стороны бортовых кромок каната закреплены плоские ограничители. Приводной шкив выполнен в виде кольцевого углубления в цилиндрической обечайке приводного барабана с возможностью размещения в углублении каната. Натяжной барабан для ленты и натяжной шкив для тягового контура размещены на тележках, каждая из которых двумя гибкими элементами связана с бобинами, закрепленными на различных валах редуктора приводного натяжного устройства. Передаточное отношение между валами принято равным i=КлDк/(КкDл), где i - передаточное отношение между валами редуктора с закрепленными на них бобинами; Кл, Кк - коэффициенты остаточного удлинения ленты при ее нагружении только как грузонесущего элемента и каната; Dл, Dк - диаметры навивки на соответствующие бобины ленты и каната при рабочем натяжении тягового контура. В зоне сбегания стального проволочного каната тягового контура с приводного шкива размещен дополнительный барабан с возможностью его огибания сверху канатом. Подшипники оси дополнительного барабана размещены на раме конвейера с возможностью прижатия дополнительного барабана к приводному барабану. Обечайка дополнительного барабана за пределами средней зоны покрыта слоями упругого материала. Упрощается конструкция конвейера и увеличивается несущая способность ленты. 5 ил.
