СТЕНД ДЛЯ ИССЛЕДОВАНИЯ ПАРАМЕТРОВ ЛЕНТОЧНО - КАНАТНОГО КОНВЕЙЕРА

Номер публикации патента: 2405725

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2009124549/11

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	B65G015/00 B65G017/02 G01M019/00
Аналоги изобретения:	RU 2336213 C1, 20.10.2008. RU 2188787 C1, 10.09.2002. RU 2326364 C1, 10.06.2008. DE 202006009876 U1, 14.09.2006. JP 62021610 A, 30.01.1987.

Имя заявителя:	Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Изобретатели:	Тарасов Юрий Дмитриевич (RU) Червонный Сергей Игоревич (RU)
Патентообладатели:	Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)

Реферат

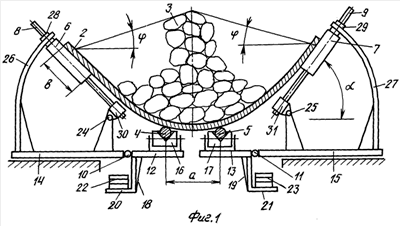

Стенд состоит из рамы и закрепленного на ней отрезка конвейерной ленты. Опорные устройства для отрезка конвейерной ленты выполнены в виде двух отрезков стального каната и поперечно ориентированных относительно ленты наклонно размещенных роликовых опор. Канаты и роликовые опоры размещены на шарнирно соединенных между собой горизонтальных полках и ползунах. На полках установлены ролики с желобами с возможностью размещения в них канатов. К полкам со стороны шарниров прикреплены подвески с дополнительными горизонтальными полками с возможностью размещения на них сменных грузов. Роликовые опоры на своих ползунах установлены посредством шарнирных узлов с возможностью изменения и фиксации угла наклона роликов к горизонту с помощью дугообразных боковых направляющих с вертикальными прорезями и гаек с возможностью их взаимодействия с винтовыми нарезками на концах осей. Противоположные концы осей размещены в направляющих втулках шарнирных узлов с возможностью осевого смещения в них осей при вращении гаек. Длина каждого ролика принята меньше длины осей, а ролики в исходном положении расположены с минимальными зазорами относительно дугообразных боковых направляющих. К лотку отрезка ленты со стороны его торцов примыкают плоские ограничители для пробы транспортируемого груза. Ограничители снабжены катками и установлены с возможностью их перемещения вдоль рамы. Оба конца отрезка ленты и каждого из канатов закреплены на ограничителях. С одной стороны концы канатов связаны с динамометром с возможностью его смещения вместе с канатами вдоль рамы. Упрощается конструкция стенда. 1 з.п. ф-лы, 2 ил.
