| УСТРОЙСТВО УПРАВЛЕНИЯ ЛЕНТОЙ КОНВЕЙЕРА, ПРЕДНАЗНАЧЕННОЕ ДЛЯ ЦЕНТРИРОВАНИЯ КОНВЕЙЕРНЫХ ЛЕНТ, И СПОСОБ ПОГРУЗКИ МАТЕРИАЛА НА КОНВЕЙЕРНУЮ ЛЕНТУ |  |
Номер публикации патента: 2182552 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B65G015/64 | | Аналоги изобретения: | NO 178853 В, 11.03.1996. SU 209286 A, 06.03.1968. SU 583046 A, 15.12.1977. SU 283008 A, 11.12.1970. SU 1801876 A1, 15.03.1993. WO 95/14627 A1, 01.06.1995. WO 92/06908 A1, 30.04.1992. |
| Имя заявителя: | А/С ТЕКНО ТРЭК (NO) | | Изобретатели: | ХОВСТЕ Кеннет (NO)
ГОРДЕН Хьелль Арне (NO) | | Патентообладатели: | А/С ТЕКНО ТРЭК (NO) | | Номер конвенционной заявки: | 962268 | | Страна приоритета: | NO | | Патентный поверенный: | Иванова Ольга Филипповна |
Реферат | |

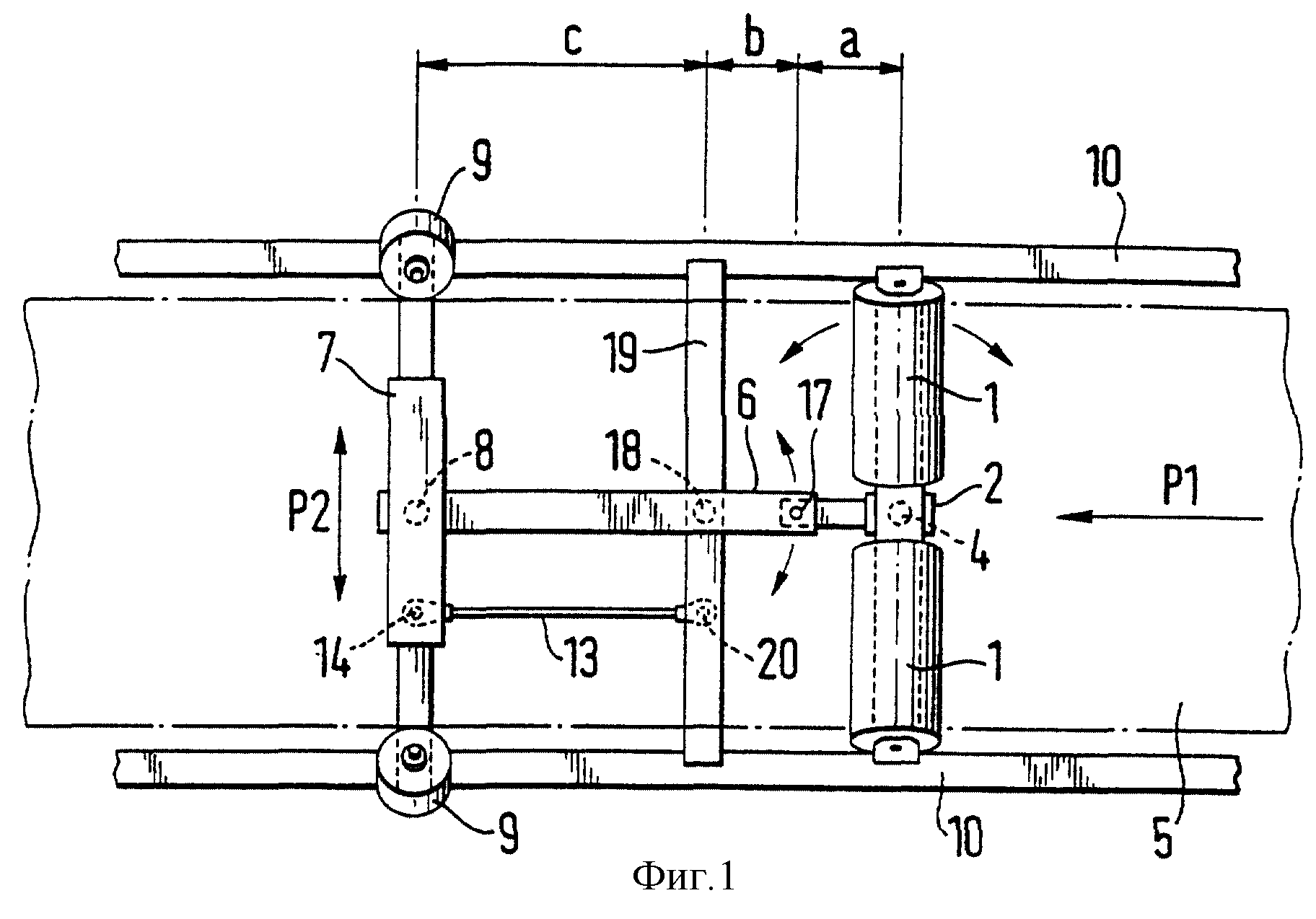

Изобретение относится к ленточным конвейерам. Устройство управления лентой конвейера, предназначенное для центровки конвейерных лент, имеет управляющую подвеску, которая поддерживает по меньшей мере один управляющий ролик для конвейерной ленты. Управляющая подвеска соединена с возможностью вращения с первой опорой, ось которой перпендикулярна конвейерной ленте, и на определенном расстоянии от первой опоры через первое поворотное соединение в направлении перемещения ленты управляющая скоба соединена с рычагом, простирающимся по существу вдоль конвейерной ленты, который на определенном расстоянии в направлении перемещения ленты от первого поворотного соединения соединен со второй опорой, ось которой перпендикулярна конвейерной ленте, и на определенном расстоянии от второй опоры через второе поворотное соединение в направлении перемещения ленты соединен с направляющей подвеской, на которую опираются направляющие ролики, размещенные таким образом, чтобы плотно прилегать к каждой из внешних сторон ленты для того, чтобы реагировать на боковые смещения конвейерной ленты. Направляющая подвеска соединена через третье поворотное соединение с параллельной тягой, идущей параллельно рычагу и доходящей до третьей опоры, ось которой перпендикулярна конвейерной ленте. Отношение расстояния b между первым поворотным соединением и второй опорой и расстояния с между второй опорой и вторым поворотным соединением должно составлять от 1: 2 до 1:5, предпочтительно от 1:2,5 до 1:3,5 и наиболее предпочтительно 1: 3. Первая, вторая и третья опоры выполнены с возможностью регулирования в поперечном направлении относительно продольной оси конвейерной ленты и скреплены с конвейером телескопическими раздвижными трубами для поперечного регулирования нейтрального положения конвейерной ленты. Приведен способ погрузки материала на конвейерную ленту при помощи описанного выше устройства управления лентой конвейера. Изобретение имеет высокую надежность в работе. 2 с. и 5 з.п.ф-лы, 6 ил.
|
