| КОНВЕЙЕР С ПОДВЕСНОЙ ЛЕНТОЙ |  |
Номер публикации патента: 2170203 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B65G015/08 | | Аналоги изобретения: | RU 2118285 C1, 07.08.1998. SU 206386 A, 26.01.1968. SU 1795952 A3, 15.02.1993. SU 567642 A, 03.09.1977. SU 1477633 A1, 07.05.1989. FR 2664242 А1, 10.01.1992. |
| Имя заявителя: | Общество с ограниченной ответственностью Инженерно-производственный центр "КОНВЕЙЕР" | | Изобретатели: | Подопригора Ю.А.
Ивченко В.Н.
Федоренко В.И.
Сакало В.И.
Куров С.В.
Куркин С.А.
Целиков А.Г.
Попов В.П.
Якушев В.В.
Михайлов Н.Н. | | Патентообладатели: | Общество с ограниченной ответственностью Инженерно-производственный центр "КОНВЕЙЕР" |
Реферат | |

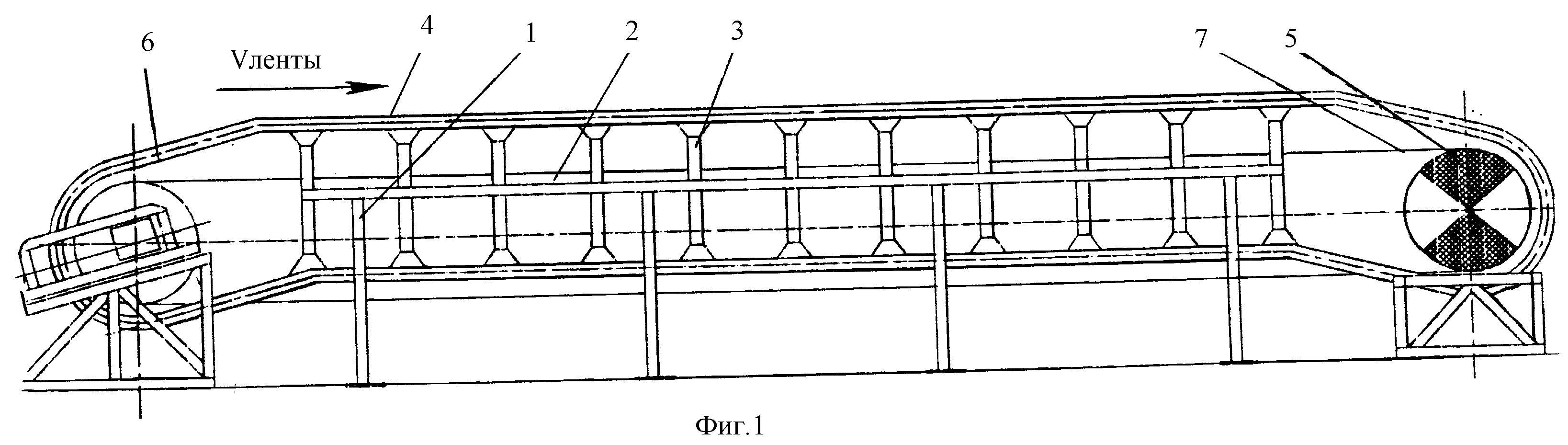

Изобретение относится к конвейерному транспорту, а именно к ленточным конвейерам с подвесной лентой. Конвейер с подвесной лентой, включающий опорную раму с закрепленными на ней по обе стороны конвейера замкнутыми направляющими, выполненными в виде одиночных труб и огибающими приводной и концевой барабаны, и бесконечную конвейерную ленту, на бортах которой равномерно закреплены роликовые подвески с возможностью их движения по направляющим, искривленным в пространстве. На грузонесущем участке направляющие сближены для увеличения желобчатости ленты. В районе барабанов разведены на расстояние, обеспечивающее прилегание ленты к рабочей поверхности барабанов, каждая роликовая подвеска прикреплена к ленте с помощью двух жестко зажатых с обоих концов амортизирующих спаренных ленточек, параметры которых определяются соотношением Smax= σp•Bлен•i/(Kнеравн•Kзап) ≅ Sпр.поп, где Smax - максимальное разрывное усилие каждой ленточки в продольном направлении по основе, Н/мм; σp - прочность на растяжение одной прокладки ленточки по основе, Н/мм2; Влен - ширина ленточки, мм; i - число прокладок в ленточке; Кнеравн - коэффициент неравномерности нагружения ленточек; Кзап - коэффициент запаса прочности ленточки на разрыв; Sпр.поп - прочность на растяжение ленты конвейера в поперечном направлении по утку, Н/мм. Расстояние между амортизирующими спаренными ленточками каждой подвески определяется соотношением  где Lc - свободная длина ленточки, м; Dб - диаметр приводного и концевого барабана конвейера, м; t - толщина конвейерной ленты, м;  - допустимое касательное напряжение конвейерной ленты, МПа; G-1 - предел выносливости выбранной конвейерной ленты, МПа. Крепление каждой ленточки к борту ленты выполнено более прочным, чем ее крепление к корпусу роликовой подвески. Уменьшаются контактные напряжения, повышается долговечность. 2 з.п. ф-лы, 5 ил.
|
