| ПОДОГРЕВАЕМАЯ ЦИСТЕРНА ДЛЯ ТЕКУЧЕЙ СРЕДЫ |  |
Номер публикации патента: 2182547 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B65D088/00 B65D088/74 | | Аналоги изобретения: | ТУ СФАТ. ЮТ. 0000 ТУ, 1996. SU 1574166 A3, 23.06.1990. US 3228466 А, 11.01.1966. ЕР 0288340 A1, 26.10.1988. DE 3908973 A1, 20.09.1991. WO 99/23016, 14.05.1999. |
| Имя заявителя: | Кузин Владимир Ионович | | Изобретатели: | Кузин В.И.
Никитин А.В.
Назаров В.П. | | Патентообладатели: | Кузин Владимир Ионович
Никитин Александр Васильевич
Назаров Виктор Петрович |
Реферат | |

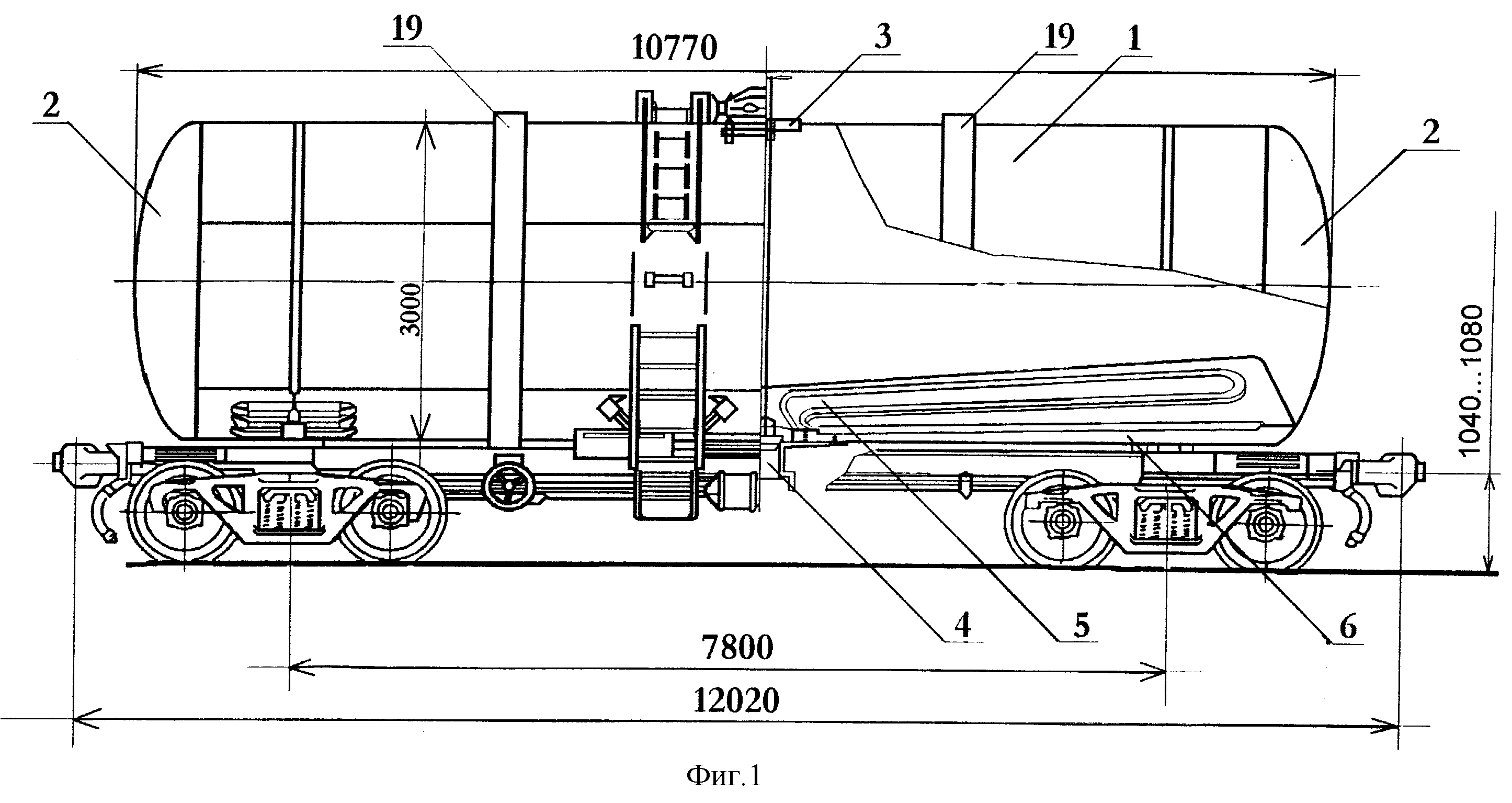

Изобретение относится к транспортному машиностроению, в частности к железнодорожному транспорту. Подогреваемая цистерна для текучей среды содержит котел с основанием, загрузочными и разгрузочными приспособлениями, узел нагрева в виде состыкованных плит с входными и выходными патрубками и лабиринтными каналами на их нижних сторонах для прохода теплоносителя и слива конденсата в конденсаторную коробку. Плиты расположены внутри котла с оборудованием ложного дна и состыкованы между собой с наклоном к разгрузочному приспособлению. Последнее представляет собой донное сливное отверстие с паровой рубашкой, имеющей штуцер отвода конденсата. Подогреваемая цистерна снабжена узлом для снижения амплитуды резонансных колебаний в зоне стыка плит, состоящим по меньшей мере из двух шпангоутов и пластины, укрепленной на плитах под сварным швом стыка плит. Конденсаторная коробка образована верхними и нижней камерами. Каждая верхняя камера имеет форму желоба и сообщает между собой выходные участки лабиринтного канала, а нижняя камера размещена на внешней поверхности котла цистерны с охватом зоны вокруг паровой рубашки сливного донного отверстия и сообщена с последней. Верхние камеры сообщены с нижней посредством патрубков, диаметр каждого из которых составляет не менее 1/3 ширины желоба. На котле цистерны установлено приспособление для компенсации воздействия на швы крепления плит воздушной среды под ложным дном при температурных колебаниях окружающей среды. Шпангоуты могут быть установлены на котле цистерны так, что расстояние между ними составляет 3-3,4 м. Приспособление для компенсации воздействия на сварные швы воздушной среды под ложным дном при температурах колебаниях окружающей среды может быть образовано штуцером с регулировочным винтом и трубопроводом для сообщения воздушного пространства под ложным дном с загрузочным приспособлением. Изобретение обеспечивает повышение надежности и увеличение длительности срока эксплуатации цистерны при одновременном снижении эксплуатационных затрат. 2 з.п. ф-лы, 4 ил.
|
