CN 201686194 U, 29.12.2010. US 2007256954 A1, 08.11.2007. US 5927501 A, 27.07.1999. EP 908401 B1, 02.02.2000. RU 97714 U1, 20.09.2010.
Имя заявителя:
Небольсин Владимир Алексеевич (RU)
Изобретатели:
Небольсин Владимир Алексеевич (RU)
Патентообладатели:
Небольсин Владимир Алексеевич (RU)
Реферат

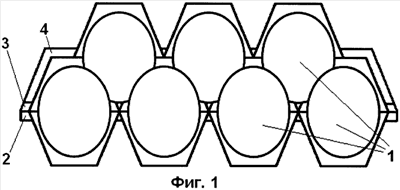

Настоящее изобретение относится к области упаковки, в частности специальной упаковки для особых изделий, и может быть использовано для хранения и транспортировки яиц, а также торговли ими. Представленная конфигурация упаковки с двухуровневым размещением яиц позволяет разместить яйца более компактно за счет перекрывания уровней по высоте. Контейнер содержит основание 2 с объемными ячейками для укладки яиц, одной стороной шарнирно соединенное с промежуточным элементом 3, служащим крышкой для нижнего яруса яиц и основанием для верхнего, противоположной стороной шарнирно соединенное с объемной крышкой 4. Между нижним основанием 2 и крышкой 4 со стороны, противоположной шарнирному соединению, расположены элементы фиксации закрытого положения крышки на основание, представляющие собой выступ на одном элементе и соответствующее ему углубление на другом. Предусмотрены вентиляционные отверстия и поверхности для размещения этикетки. От воздействия нагрузок яйцо защищено конструкцией ячеек, выполненных в виде усеченной восьмигранной пирамиды, контакт яйца с ячейкой осуществляется боковой поверхностью. Центральная часть верхней поверхности крышки 4 выполнена с объемными выступами пирамидальной формы, являющимися обратной стороной ячеек, которые входят во впадины основания вышележащего контейнера, обеспечивая не только компактность за счет частичного перекрывания по высоте верхнего и нижнего контейнеров яиц, но и горизонтальную фиксацию их между собой. 8 ил.
