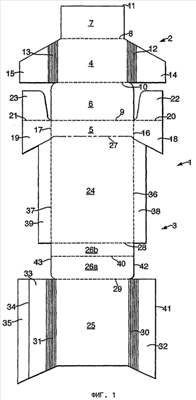

Изобретение относится к заготовке(-ам) упаковки курительных изделий, в частности, но не исключительно сигарет. Задачей изобретения является разработка конструкции заготовки упаковки курительных изделий, из которой можно легко собрать упаковку с обычной для табачной промышленности скоростью. Заготовка упаковки курительных изделий, состоит из соединенных между собой шарнирной линией сгиба (27) участка крышки (2) и участка основания (3), который имеет первую главную панель (24) и вторую главную панель (25). Главные панели заготовки имеют примыкающие к ним боковые панели (32, 33, 38, 39), по меньшей мере одна из которых имеет примыкающий к ней боковой клапан (35). В собранной упаковке часть основания можно согнуть вокруг продольной шарнирной линии сгиба (34), расположенной на боковой стенке упаковки. В изобретении предлагается также упаковка курительных изделий, собранная из описанной выше заготовки наружной упаковки и нескольких внутренних упаковок. Наружную упаковку можно открыть, согнув ее вокруг продольной шарнирной линии сгиба, расположенной на боковой стенке собранной упаковки. Техническим результатом изобретения является использование заготовки для изготовления упаковок различного размера и формы. 3 н. и 24 з.п. ф-лы, 8 ил.
