DE 9001604 U1, 19.07.1990. JPH 01177176 U, 18.12.1989. SU 1784551 A1, 30.12.1992. EP 0439086 A1, 31.07.1991.
Имя заявителя:
Бурков Лев Николаевич (RU)
Изобретатели:
Бурков Лев Николаевич (RU)
Патентообладатели:
Бурков Лев Николаевич (RU)
Реферат

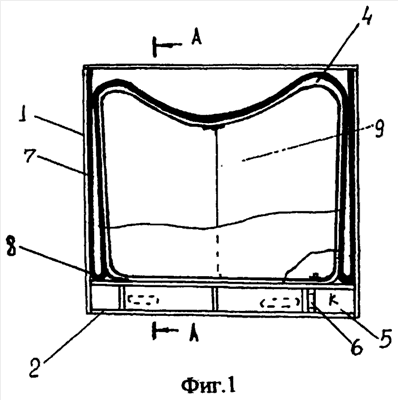

Диафрагма для бестравматичной погрузки-разгрузки корнеклубнеплодов состоит из основания или каркаса (1), выполненного в виде прямоугольной жесткой пространственной стержневой конструкции с двойным дном (2). Стенки выполнены сплошными и жестко крепятся на стержнях основания или каркаса (1). Внутри каркаса жестко прикреплена ко дну эластичная диафрагма (4) с возможностью заполняться воздухом от общего компрессора (5) с пультом управления (6). К боковым стенкам каркаса (1) жестко крепится эластичная лента (7) шириной, равной длине диафрагмы (4). Около дна эта лента образует узкую петлю (8) и идет кверху без жесткого крепления к материалу диафрагмы (4). Сверху лента (7) жестко прикреплена к материалу диафрагмы (4) и может быть выполнена из поролона или комбинированно. Профиль диафрагмы (4) при заполнении ее воздухом образует корытообразный вид. На передней стенке сверху жестко прикреплен пнематический лоток с возможностью раскладываться и складываться в зависимости от подачи или удаления воздуха из него. Лоток выполнен из эластичного материала, а его внешняя поверхность покрыта поролоном. Снизу по оси симметрии ближе к передней стенке закреплен пневмоцилиндр с запасом воздуха, находящегося внутри цилиндра с давлением 100-150 МПа, со спускным клапаном и клапаном откачки. Поперечный профиль лотка корытообразный. Снизу лотка образована горизонтальная прямоугольная полость, в которой протянута горизонтально жесткая связь (9) в виде металлической ленты или толстой лески, при этом один конец шарнирно прикреплен к передней стенке указанной полости, а второй конец жестко скреплен с ленточной спиральной пружиной. Таких устройств может быть установлено вдоль стенки несколько с равным шагом. Изобретение обеспечивает бестравматичную погрузку-разгрузку корнеклубнеплодов. 6 ил.
