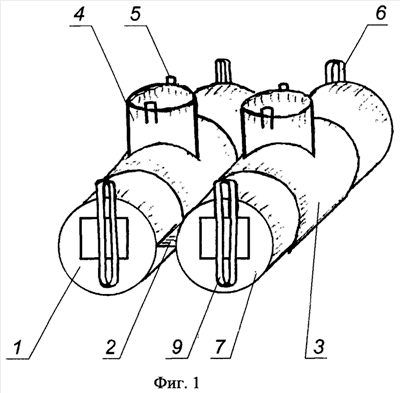

Изобретение относится к строительству и используется для балластировки минеральным грунтом подземных трубопроводов диаметром 130-1600 мм. Устройство содержит соединенные связью и предназначенные для заполнения насыпным материалом - грунтом изолированные друг от друга емкости, каждая из которых снабжена загрузочным рукавом, закрепленными симметрично на емкостях парами грузовых петель. Для повышения надежности закрепления трубопровода на проектной отметке и для расширения технологических возможностей изобретения в верхней части каждой емкости выполнено поперечное ее продольной оси щелевое отверстие, в которое вшит загрузочный рукав. Каждая емкость снабжена парой дополнительных петель, последние и грузовые петли закреплены на торцах емкости. Загрузочный рукав, грузовые и дополнительные петли располагаются в вертикальной плоскости поперечно продольным осям емкостей и соединяющей их связи, а каждый загрузочный рукав выполнен с возможностью его заведения через щелевое отверстие в соответствующую емкость после ее заполнения насыпным материалом. Упрощает монтаж устройства на трубопровод, что обеспечивает повышение балластирующей нагрузки на трубопровод. Повышает эффективность транспортирования и хранения заполненных грунтом устройств, а также упрощает освобождение емкостей от насыпного материала для последующего повторного использования устройств при капитальном ремонте трубопровода. 2 н. и 9 з.п. ф-лы, 3 ил.
