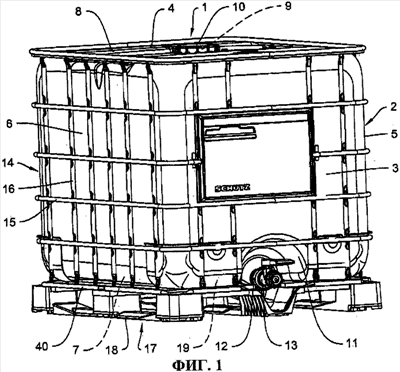

Изобретение относится к резервуарам для транспортировки жидкостей. Резервуар (1) для транспортировки и хранения жидкостей с внутренней емкостью (2) из пластмассы с запирающейся заливной горловиной (9) и с разгрузочным патрубком (12) для присоединения заборной арматуры (13), с наружной оболочкой (14) из металлической решетки или листового металла, а также с подставкой (17), выполненной в виде поддона (18) на салазках, оборудованной для манипулирования с помощью автопогрузчика. Подставка снабжена днищем, опирающимся на опорные ножки среднего полоза и на два наружных полоза для опирания внутренней емкости (2). Нижнее днище имеет центральный сточный желоб, проходящий с легким уклоном от задней стенки емкости в направлении находящегося на передней стенки емкости разгрузочного патрубка для присоединения заборной арматуры. Композитный поддон (18) на салазках изготовлен из поперечных и продольных деревянных досок плоского днища, а также из среднего полоза и двух наружных полозьев из пластмассы, соответственно одной передней, одной средней и одной задней опорными ножками. Техническим результатом изобретения является усовершенствование данного типа резервуара, принимая во внимание экономичное изготовление подставки. 8 з.п. ф-лы, 9 ил.
