AU 2004224923 A1, 19.05.2005. DE 10110926 A1, 19.09.2002. CH 588387 A5, 31.05.1977. EP 0509228 A, 21.10.1992. DE 9217305 U1, 04.03.1993.
Имя заявителя:
ПРОТЕХНА С.А. (CH)
Изобретатели:
ПЕРНЕР Андреас (AT)
Патентообладатели:
ПРОТЕХНА С.А. (CH)
Приоритетные данные:
27.02.2008 DE 102008011422.7 07.06.2008 DE 102008027337.6
Реферат

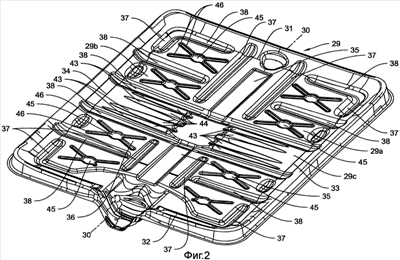

Изобретение относится к резервуарам для транспортировки и хранения жидкостей. Резервуар содержит внутреннюю емкость из пластмассы, наружную оболочку из металлической решетки или листа, а также подставку в виде поддона. Внутренняя емкость снабжена закрывающимся наливным и сливным патрубками для присоединения заборной арматуры, а также имеет сточное дно со средним плоским сточным желобом, который проходит с легким уклоном от задней стенки резервуара к расположенному на его передней стенке выпускному патрубку для присоединения заборной арматуры. Дно подставки прилегает к дну внутренней емкости и разделено на две части, которые наклонены от обоих продольных краев дна в направлении его средней оси и от заднего края дна к переднему краю, причем обе части дна имеют гофры жесткости, основания которых лежат в общей горизонтальной плоскости, а угол () наклона частей (29а, 29b) дна (29) от заднего края (31) к переднему краю (32) дна (29) подставки (17) находится в диапазоне 0-2°, а угол () наклона частей (29а, 29b) дна (29) подставки (17) от обоих боковых краев (33, 34) к средней оси (30-30) дна - в диапазоне 1-3°. Техническим результатом изобретения является улучшенная конструкция резервуара для транспортировки и хранения жидкости путем увеличения номинального объема без изменения наружных размеров, а также повышение жесткости подставки. 3 з.п. ф-лы, 12 ил.
