| АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ НАКЛЕЙКИ ЭТИКЕТОК |  |
Номер публикации патента: 2173289 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B65C003/16 | | Аналоги изобретения: | SU 1564052 A2, 15.05.1990. GB 1108002 A, 13.04.1965. GB 636445 A, 26.04.1950. DE 907278 A, 22.03.1954. SU 108062 A, 19.10.1957. |
| Имя заявителя: | Черняев Константин Геннадьевич | | Изобретатели: | Черняев К.Г. | | Патентообладатели: | Черняев Константин Геннадьевич |
Реферат | |

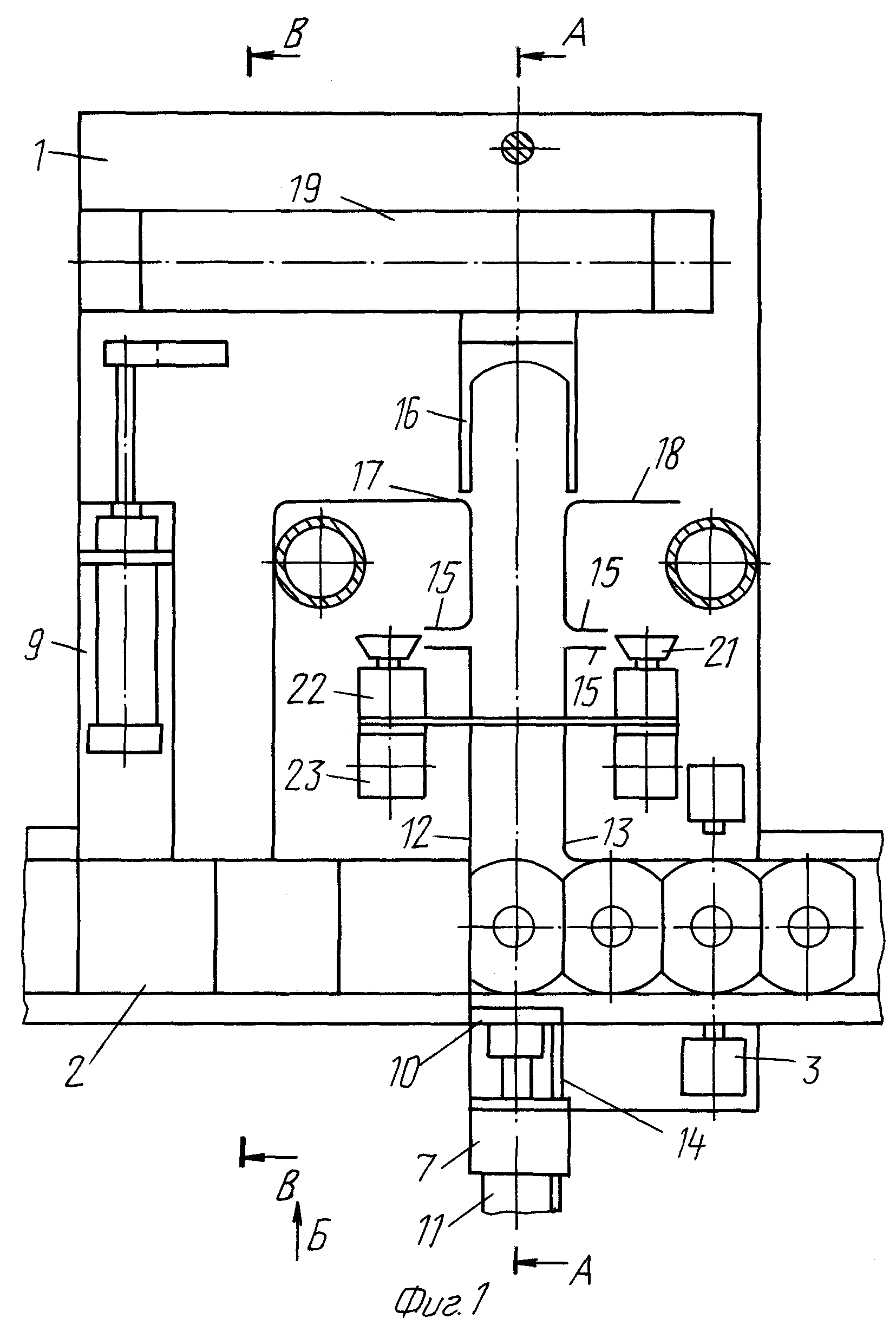

Изобретение относится к устройствам для нанесения этикеток на бутылки любой формы и может найти применение в химической, пищевой, парфюмерной и химико-фармацевтической промышленности. Устройство содержит основание, механизм перемещения предметов, выполненный в виде транспортерной ленты, приспособление для нанесения клея, магазин для этикеток, механизм отделения одной этикетки, приемник этикетки, приспособление для подачи одного предмета в механизм прижима этикетки, механизм прижима этикетки, механизм выталкивания предмета с наклеенной этикеткой. Механизм прижима этикетки выполнен в виде двух неподвижных прижимных планок и имеющих возможность перемещения вдоль них сменных матриц, связанных с бесштоковым пневмоцилиндром. Внутренняя поверхность матриц соответствует форме предмета. Механизм выталкивания предмета с наклеенной этикеткой включает две Г-образные планки, связанные с бесштоковым пневмоцилиндром и разнесенные по вертикали на высоту матрицы с возможностью прохождения ее между ними. Приспособление для подачи одного предмета в механизм прижима этикетки выполнено в виде двух неподвижных направляющих, одна из которых, служащая упором для предмета, начинается над механизмом перемещения, и связанного с бесштоковым пневмоцилиндром толкателя, имеющего паз, расположенный по высоте на уровне матрицы и размером не менее высоты матрицы. Причем неподвижные направляющие имеют разъем для установки приемника этикеток. Механизм отделения одной этикетки выполнен в виде имеющих возможность перемещения вакуумных присосок, связанных с бесштоковыми пневмоцилиндрами. Устройство позволяет наклеивать этикетки на бутылки любой формы с минимальной переналадкой и с обеспечением высокого качества. Кроме того, оно компактно. 2 з.п. ф-лы, 4 ил.
|
