SU 996278 A. 15.02.1983. SU 1410427 A1, 10.11.2005. JP 7096996 A, 11.04.1995. EP 0405687 A1, 02.01.1991.
Имя заявителя:
Федеральное государственное унитарное предприятие "Центральное конструкторское бюро "Геофизика" (RU)
Изобретатели:
Абрамов Валерий Васильевич (RU) Блиновский Валерий Николаевич (RU) Готовко Владимир Иванович (RU) Дегтерев Александр Степанович (RU) Исаков Юрий Владимирович (RU) Леонов Геннадий Афанасьевич (RU) Терещенко Александр Васильевич (RU) Чмиль Борис Иванович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральное конструкторское бюро "Геофизика" (RU)
Реферат

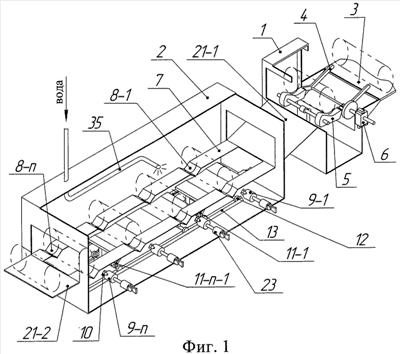

Изобретение относится к устройствам для механизации и автоматизации технологических процессов приготовления растворов заданной концентрации из твердых реагентов, поставляемых в металлических барабанах. Установка содержит размывную камеру с загрузочным и разгрузочным люками, имеющую в своем составе устройство для принудительного перемещения барабанов, размывные головки с разнонаправленными форсунками, душирующий узел. Установка также содержит механизм вырезки и удаления днищ барабанов, имеющий в своем составе каретку, роликовые ножи, расположенные равномерно по окружности диска, и установленный по оси симметрии диска электромагнитный съемник вырезанных днищ барабанов. Устройство для принудительного перемещения барабанов снабжено рамой с опорными гнездами для барабанов и транспортной тележкой. Транспортная тележка выполнена с подвижной в вертикальном направлении платформой, имеющей опорное гнездо для барабана. Транспортная тележка выполнена с возможностью возвратно-поступательного движения с перемещением барабана над рамой в одном направлении и возвратом под рамой, без барабана, в другом. Транспортная тележка соединена со штоком вновь введенного гидропривода, закрепленного на корпусе размывной камеры, а ее подвижная платформа снабжена шарнирными тягами, соединенными со штоком вновь введенного гидропривода, закрепленного на транспортной тележке. Ближняя к разгрузочному люку тележка снабжена дополнительно толкателем, соединенным с шарнирными тягами платформы с возможностью вертикально-наклонного положения толкателя при поднятой платформе. Высота толкателя выбрана меньше высоты, на которой располагается ось удаляемого барабана. При опущенной платформе высота толкателя выбрана меньше высоты нижней части поверхности барабана в опорном гнезде на раме. Каждая из размывных головок установлена на индивидуальном для нее штоке гидропривода. Технический результат направлен на увеличение производительности, улучшение качества приготовляемых с ее использованием технологических растворов с заданной концентрацией реагента и обеспечивает более полную очистку пустопорожних барабанов от находившегося в них реагента. 3 з.п. ф-лы, 5 ил.
