RU 2103206 C1, 27.01.1998. RU 2115599 C1, 20.07.1998. WO 2006077103 A1, 27.07.2006. WO 2007080451 A2, 19.07.2007. GB 1421977 A, 21.01.1976.
Имя заявителя:
Коломыцын Владимир Петрович (RU)
Изобретатели:
Коломыцын Владимир Петрович (RU)
Патентообладатели:
Коломыцын Владимир Петрович (RU)
Реферат

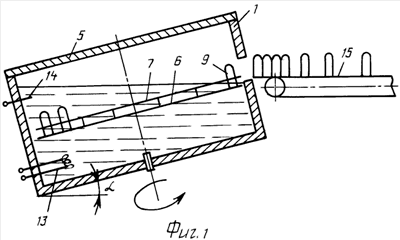

Группа изобретений относится к технике для индивидуальной упаковки изделий, преимущественно стеклобанок, с одновременным пломбированием крышки термоусадочной пленкой в виде круговой этикетки. Устройство содержит основание, регулируемые опоры, термокамеру с крышкой, корпус которой содержит наружную, внутреннюю стенку и слой из теплоизолирующего материала, поддон для упаковываемых изделий, и нагревательные ТЭНы. Термокамера выполнена в виде цилиндрической емкости из некорродирующего материала, жестко закрепленной на основании под углом 10°-15° к горизонтальной плоскости, имеющей отверстия в стенке для входа и выхода изделий. Отверстие для выхода оснащено упором-выталкивателем изделий. Поддон выполнен в виде карусели, закрепленной с возможностью вращения соосно емкости, образованной диском и закрепленным параллельно диску обручем, снабженным равномерно расположенными вдоль контура элементами фиксации изделий, сопрягаемыми с наружной поверхностью изделий. Диаметр обруча не более диаметра диска, а нагревательные ТЭНы установлены между днищем термокамеры и диском. Изделие с предварительно закрепленной на его поверхности термоусадочной пленкой помещают в подогревающую среду, в качестве которой используют воду, подогретую до температуры 82-84°С, в которую плавно и полностью погружают изделие и затем вынимают из нее при одном повороте поддона-карусели внутри термокамеры устройства. Верхняя кромка пленки при ее закреплении на изделии располагается выше плоскости крышки изделия. Технический результат направлен на повышение качества упаковки изделий. 2 н. и 4 з.п. ф-лы, 2 ил.
