RU 2050308 C1, 20.12.1995. EP 1279601 A2, 29.01.2003. EP 0576058 A1, 29.12.1993. RU 1685792 A1, 23.10.1991.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Волгоградский государственный технический университет (ВолгГТУ) (RU)
Изобретатели:
Макаров Алексей Михайлович (RU) Рабинович Леонид Аврамович (RU) Сердобинцев Юрий Павлович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Волгоградский государственный технический университет (ВолгГТУ) (RU)
Реферат

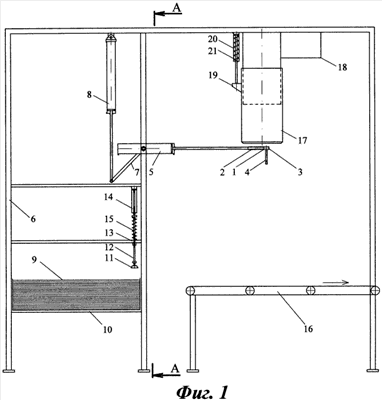

Изобретение относится к оборудованию для расфасовки сыпучей продукции в мешки из различных материалов и может быть использовано в пищевой, химической, перерабатывающей промышленности, строительстве и сельском хозяйстве. Изобретение обеспечивает расширение технологических возможностей и повышение надежности. Устройство содержит захватный механизм 1, состоящий из рычажных звеньев 2 и пневматических миницилиндров 3, попарно соединенных шарнирами, снабженными пальцами 4. Захватный механизм 1 установлен на пневмоцилиндре 5, шарнирно смонтированном на раме 6 с возможностью поворота посредством стержня 7, связанного со штоком пневмоцилиндра 8. При этом при втянутом штоке пневмоцилиндра 8 шарниры с пальцами 4 расположены по периметру горловины раскрытого мешка, а при выдвинутом - расположены в ряд, а горловина мешка растянута в линию. На загрузочном патрубке 17 жестко закреплена пластина 19, соединенная со штоком пневмоцилиндра 20 одностороннего действия, в штоковой полости которого установлена пружина 21, на раме 6 под загрузочным патрубком 17 установлена лента транспортера 16, причем расстояние от ее поверхности до пальцев 4 захватного механизма 1 меньше длины заполненного мешка. 10 ил.
