RU 2376217 C1, 20.12.2009. RU 2299840 C1, 27.05.2007. RU 2293961 C2, 20.02.2007. SU 1803351 A1, 23.03.1993. JP 2060900 A, 01.03.1990. EP 1070666 B1, 21.09.2005. JP 4139000 A, 13.05.1992. JP 7012687 A, 17.01.1995. US 20100045563 A1, 25.02.2010.
Имя заявителя:
Федеральное Государственное Унитарное Предприятие "Государственный научно-производственный ракетно-космический центр "ЦСКБ-Прогресс" (ФГУП "ГНПРКЦ "ЦСКБ-Прогресс") (RU), Российская Федерация, от имени которой выступает Министерство обороны Российской Федерации (RU)
Изобретатели:
Билько Виктор Васильевич (RU) Плетнёва Наталия Александровна (RU) Плетенёв Владимир Васильевич (RU) Поветьев Юрий Иванович (RU) Сороколетов Владимир Иванович (RU) Круглов Генрих Евгеньевич (RU) Цейтлин Владимир Ефимович (RU)
Патентообладатели:
Федеральное Государственное Унитарное Предприятие "Государственный научно-производственный ракетно-космический центр "ЦСКБ-Прогресс" (ФГУП "ГНПРКЦ "ЦСКБ-Прогресс") (RU) Российская Федерация, от имени которой выступает Министерство обороны Российской Федерации (RU)
Реферат

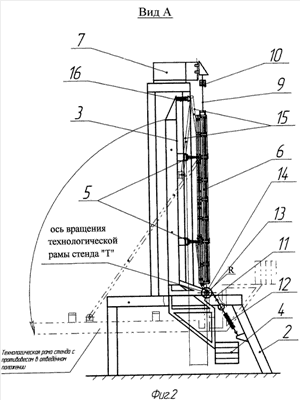

Изобретение относится к наземной отработке космической техники и, преимущественно, раскрывающихся конструкций типа батареи солнечной (БС). Стенд содержит ферму, установленную на основании (2), технологическую раму (3) с балансировочным грузом (4) и со штатными посадочными местами (5) панели БС (6). Рама и балансировочный груз имитируют поворот панели БС (6) вокруг оси "Т". Общий момент инерции рамы (3) и груза (4) равен моменту инерции панели БС (6) относительно общей оси "Т". На ферме закреплена балка (7) с шарнирными рычагами (8), имеющими схему раскрытия и количество рычагов - аналогичные панели БС (6). К каждому рычагу (8) подвешена соответствующая створка БС (6) на тросе (9) с демпфером (10). На основании стенда (2) установлен пружинный компенсатор в виде троса (11) и пружины (12), который через трос (11) взаимодействует с сектором (радиуса R) кулачка (13), закрепленного на технологической раме (3). Кулачок охватывает вал (14), на котором подвижно закреплена панель БС (6) и технологическая рама (3). Подкос (15) крепится одним своим звеном к раме (3), а другим - к панели БС (6). Рама взаимодействует с шарниром подкоса (15) пружиной (16). В процессе имитации раскрытия БС трос (11), наматываясь на кулачок (13), гасит энергию движения подкосов (15) с помощью пружины (12). Жесткость пружины подобрана так, чтобы работа, совершаемая подкосами (15), была равна работе пружины (12), создающей момент сопротивления на кулачке (13). В конце раскрытия панель БС (6) фиксируется штатными защелками и контролируется телеметрическими датчиками. Техническим результатом изобретения является максимальное приближение моделируемых условий раскрытия створок БС к реальным условиям невесомости. 3 ил.
