RU 2317925 C1, 27.06.2008. RU 2308402 C2, 20.10.2007. US 4871012 A, 03.10.1989. US 5036905 A, 06.08.1991.
Имя заявителя:
Открытое акционерное общество "Информационные спутниковые системы" имени академика М.Ф. Решетнева" (RU)
Изобретатели:
Тестоедов Николай Алексеевич (RU) Косенко Виктор Евгеньевич (RU) Бартенев Владимир Афанасьевич (RU) Халиманович Владимир Иванович (RU) Данилов Евгений Николаевич (RU) Близневский Александр Сергеевич (RU) Акчурин Владимир Петрович (RU) Алексеев Николай Григорьевич (RU) Загар Олег Вячеславович (RU) Гупало Виктор Кузьмич (RU) Воловиков Виталий Гавриилович (RU) Колесников Анатолий Петрович (RU) Сергеев Юрий Дмитриевич (RU) Трубкин Петр Иванович (RU) Туркенич Роман Петрович (RU) Шилкин Олег Валентинович (RU)
Патентообладатели:
Открытое акционерное общество "Информационные спутниковые системы" имени академика М.Ф. Решетнева" (RU)
Реферат

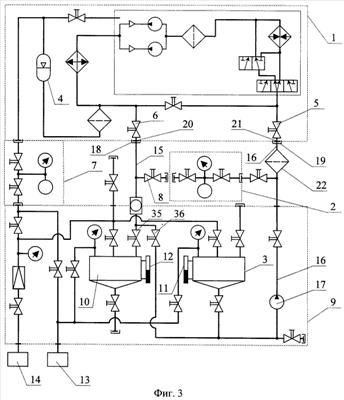

Изобретение относится к космической технике, в частности к способам и устройствам заправки теплоносителем гидромагистралей систем терморегулирования телекоммуникационных спутников. Способ заправки заключается в том, что гидромагистрали собирают из чистых, сухих и герметичных элементов, заправляют чистым растворителем, выдерживают под повышенным допустимым для гидромагистрали давлением, циркулируют и сливают растворитель из гидромагистрали, проводят вакуумную сушку, определяют величины изменения объемов гидромагистрали системы и магистралей устройства для заправки. Перед заправкой гидромагистрали кратковременно вакуумируют полость над зеркалом деаэрированного теплоносителя для контроля степени его деаэрированности, а после полного заполнения гидромагистрали теплоносителем дважды: до начала операций контроля чистоты и после получения требуемой чистоты теплоносителя. Устройство включает в себя заправочный и дренажные баки с уровнемерами, соединенные с вакуумным агрегатом и источником сжатого газа магистралями, которые снабжены вентилями и измерителями давлений и температуры, а также дренажную и заправочную магистрали, в последней из которых установлен гидронасос с измерителем расхода теплоносителя, фильтр и эталонную емкость. Между входом и выходом магистрали устройства и выходом и входом гидромагистрали системы предусмотрены два устройства сопряжения: к выходу заправочной магистрали присоединен вход первого устройства сопряжения, содержащего один вход и два выхода, сообщенных через вентили с указанным входом, а к входу дренажной магистрали присоединен выход второго устройства сопряжения, содержащего один выход и два входа, сообщенных через вентили с указанным выходом. Съемный фильтр для контроля чистоты теплоносителя установлен после него. Достигается повышение надежности и обеспечение качественного изготовления системы терморегулирования космического аппарата. 2 н.п. ф-лы, 3 ил.
