RU 2153447 C1, 27.07.2000. RU 2399563 C2, 20.09.2010. EP 1116926 A1, 18.07.2001. EP 1033301 A2, 06.06.2000.
Имя заявителя:
Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Изобретатели:
Ерпылев Владимир Владимирович (RU) Рожков Михаил Викторович (RU)
Патентообладатели:
Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Реферат

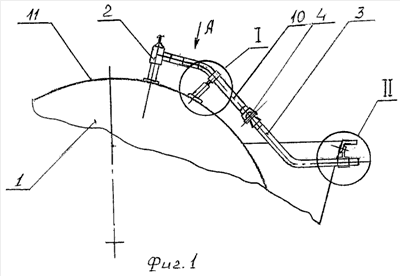

Изобретение относится к ракетно-космической технике, а именно к конструкции дренажа криогенного компонента из криогенного бака разгонного ракетного блока. Дренажное устройство состоит из дренажного клапана, установленного на криогенном баке, и дренажного трубопровода. Дренажный трубопровод на выходе из ракетного разгонного блока закреплен к его силовому элементу с помощью кронштейна, содержащего направляющую опору и термомост. В состав дренажного трубопровода введена сферическая втулка, размещенная внутри направляющей опоры. Средняя часть дренажного трубопровода подкреплена на верхнем днище криогенного бака с помощью регулируемого кронштейна. Регулируемый кронштейн содержит опору с резьбовой законцовкой, два полуприжима, охватывающих дренажный трубопровод и установленных на резьбовой законцовке опоры, регулировочную шайбу, размещенную между опорой и нижним полуприжимом, и сферические вкладыши, установленные на внутренних поверхностях верхнего и нижнего полуприжимов. На выходе из дренажного клапана в дренажный трубопровод введены изогнутые патрубки, которые образуют П-образный участок в составе дренажного трубопровода. В состав средней части дренажного трубопровода введен компенсатор угловых перемещений, который совместно с кронштейном и регулируемым кронштейном обеспечивает компенсацию монтажных и рабочих перемещений. Достигается повышение надежности эксплуатации дренажной магистрали. 4 ил.
