RU 2276046 С2, 10.05.2006. RU 2155146 C2, 27.08.2000. RU 2268208 C2, 20.01.2006. JP 61-38079 B, 27.08.1986. US 5372071 A, 13.12.1994. SU 630535 A1, 30.10.1978.
Имя заявителя:
Учреждение Российской академии наук Институт космических исследований РАН (ИКИ РАН) (RU), Государственное образовательное учреждение высшего профессионального образования "Московский государственный технический университет имени Н.Э. Баумана" (МГТУ им. Н.Э. Баумана) (RU)
Изобретатели:
Костенко Валерий Иванович (RU) Майорова Вера Ивановна (RU) Игнатьев Николай Николаевич (RU) Безукладов Владимир Иванович (RU) Шутов Виктор Станиславович (RU)
Патентообладатели:
Учреждение Российской академии наук Институт космических исследований РАН (ИКИ РАН) (RU) Государственное образовательное учреждение высшего профессионального образования "Московский государственный технический университет имени Н.Э. Баумана" (МГТУ им. Н.Э. Баумана) (RU)
Реферат

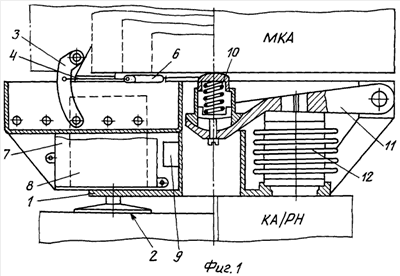

Изобретение относится к средствам стыковки и разделения космических аппаратов (КА) и может быть использовано для запуска на орбиту малых КА (МКА): микро- и наноспутников массой от 50 до 1 кг. Адаптер содержит основание (1) с посадочными местами для МКА на одной поверхности и места для клеевого стыка (2) с носителем (КА или ступенью ракеты) - на другой. На основании (1) закреплено удерживающее устройство в виде фиксатора (3), удерживаемого тросом (4). На тросе расположен натяжитель и механизм разделения (6) с электроспуском, связанным с блоком управления, включающим в себя программно-временное устройство (7) и источник электропитания (8). По окончании выведения на орбиту датчик (9) (давления или перегрузок) выдает команду на включение устройства (7) для начала отсчета времени на подачу сигнала отделения МКА. Одновременно при достижении вакуума сильфон (12) раздувается находящимся внутри газом под давлением не менее 1 атм и сжимает через двуплечий рычаг (11) рабочую пружину толкателя (10). При достижении времени отделения МКА от носителя устройство (7) дает команду на срабатывание электроспуска механизма (6). Это приводит к разрыву троса (4) и раскрытию фиксатора (3). Отделение МКА осуществляется пружинным толкателем (10), взведенным при воздействии на него рычага (11). Технический результат изобретения направлен на повышение безопасности и надежности выведения и отделения МКА от носителя. 4 з.п. ф-лы, 2 ил.
