РАЗЪЕМНОЕ УСТРОЙСТВО ТРАНЗИТНОЙ ПНЕВМОГИДРАВЛИЧЕСКОЙ МАГИСТРАЛИ В СТЫКЕ РАЗДЕЛЯЕМЫХ ЧАСТЕЙ КОСМИЧЕСКОГО ОБЪЕКТА И СПОСОБ ЕГО СБОРКИ

Номер публикации патента: 2441822

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010134196/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B64G001/62
Аналоги изобретения: Ракеты-носители. Под общ. ред. проф. С.О.ОСИПОВА. - М.: Воениздат МО СССР, 1981, с.193, 238-240. RU 2112710 C1, 10.06.1998. RU 2192994 C2, 20.11.2002. RU 2298512 C1, 10.05.2007. US 5927653 A, 27.07.1999.

Имя заявителя: Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Изобретатели: Ерпылев Владимир Владимирович (RU)
Рожков Михаил Викторович (RU)
Кашинцева Вера Александровна (RU)
Патентообладатели: Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)

Реферат

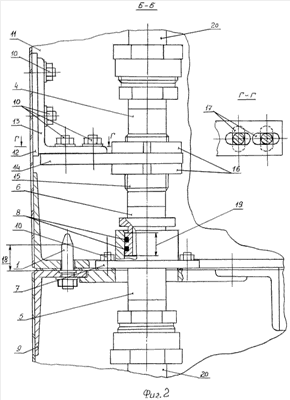

Изобретение относится к средствам стыковки и разделения пневмогидравлических систем космических объектов (КО). Разъемное устройство имеет направляющие шпильки (1) с фиксирующими элементами и приводы разделения. Шпильки могут быть закреплены на отделяемой части (9) КО, фиксирующие элементы - на основной части (11) КО, а приводы разделения (двигатели) - на ракете-носителе. Транзитная магистраль снабжена первым (4) и вторым (5) переходниками, образующими разъемное соединение в виде наконечника (6) переходника (4) и фланца (7) переходника (5). Наконечник (6) входит во внутреннюю полость фланца (7), и их соединение герметизируется прокладками (8). Переходник (5) присоединен к отделяемой части (9) КО с помощью фланца (7) и крепежных элементов (10), а переходник (4) закреплен на основной части (11) КО кронштейном (12). Опорная часть (13) этого кронштейна закреплена на основной части (11) КО с помощью элементов (10), а регулируемая часть (14) - на резьбовом хвостовике (15) переходника (4) с помощью гаек (16). Для регулировки взаимного положения частей (12) и (14) служат овальные отверстия (17) в местах установки крепежных элементов (10). Смещение кронштейна (12) относительно переходника (4) фиксируется двумя гайками (16) путем их свинчивания по хвостовику (15). Длина цилиндрической части (18) шпилек (1) больше хода расстыковки переходников (4) и (5), чем исключается перекос при расстыковке. После стыковки частей КО второй переходник (5) закрепляют на отделяемой части (9). Затем стыкуют с ним первый переходник (4) и устанавливают на нем кронштейн (12), закрепляя его на основной части (11). Затем к переходникам присоединяют транзитные трубопроводы и производят технологическую расфиксацию соединения переходников. Техническим результатом изобретений является повышение надежности разъемного устройства при минимальных массовых затратах. 2 н.п. ф-лы, 3 ил.
