WO 2007141795 A1 (BARNEA ELIEZER), 13.12.2007, c.13 строка 28 - с.14 строка 5, с.14 строка 29 - с.15 строка 10, фиг.1, 36 с. US 3715953 A (US ARMY), 13.02.1973, c.3-4, фиг.1, 2, 6. RU 51966 U1 (БЕГЕРСКИЙ А.П.), 10.03.2006, с.9, 10, формула пп.1,2, 10 с. RU 59852 U1 (КУДЕЛЬКИН В.А.), 27.12.2006, 5 с. RU 2046736 С1 (ЦНИИ «ГРАНИТ»),27.10.1995, описание с.2, 15 с. RU 2226480 С1 (АКАРО А.И.), 10.04.2004, с.1, 2, фиг.1, 3 с. RU 96123282 А (ЮНАЙТЕД ТЕХНОЛОДЖИЗ КОРПОРЕЙШН), 10.02.1999, 5 с. RU 2323851 С1 (МИХАЛЕВ А.А.), 10.05.2008, 8 с.
Имя заявителя:
Открытое акционерное общесто "Московский вертолетный завод им. М.Л. Миля" (RU)
Изобретатели:
Мидзяновский Станислав Петрович (RU)
Патентообладатели:
Открытое акционерное общесто "Московский вертолетный завод им. М.Л. Миля" (RU)
Реферат

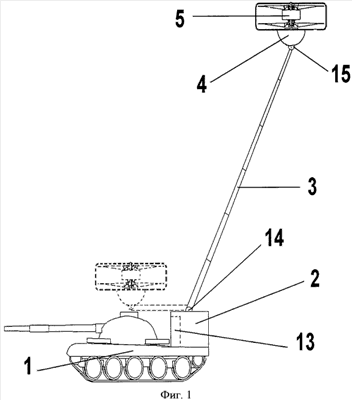

Изобретение относится к системам наблюдения за местностью. Система воздушного наблюдения включает наземную станцию, установленную на ее несущей платформе выдвижную полую мачту, на верхнем конце которой расположен контейнер с прозрачным защитным корпусом. Внутри корпуса находится оборудование для сканирования зоны наблюдения. Оборудование может включать телевизионную камеру, лазерный дальномер - целеуказатель и другие приборы. Все устройства размещены на гиростабилизированной по трем осям платформе и связаны многожильным коаксиальным кабелем, проходящим внутри мачты и намотанным на барабан, с консолью, в которой размещены панели управления входящими в систему устройствами. К контейнеру сверху подсоединен беспилотный летательный аппарат (БПЛА), состоящий из движителя, в виде двух соосно расположенных воздушных винтов с электроприводом, и автоматов перекоса для каждого из винтов со своим приводом. Управление БПЛА осуществляется с помощью дополнительной панели управления в консоли. Датчики гиростабилизированной платформы связаны с панелью управления БПЛА для формирования управляющих сигналов на приводы автоматов перекоса воздушных винтов. Выдвижная мачта соединена с несущей платформой и контейнером с помощью шарниров, и выполнена телескопической с пневмоприводом или гидроприводом. Применение БПЛА в системе наблюдения повышает эффективность наблюдения и обеспечивает функционирование системы в движении по пересеченной местности или возмущенной водной поверхности. 3 з.п. ф-лы, 3 ил.
