Федеральное государственное унитарное предприятие "Научно-производственное объединение им. С.А. Лавочкина" (RU)
Изобретатели:
Доулетов Игорь Ильясович (RU) Уварин Владимир Леонидович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Научно-производственное объединение им. С.А. Лавочкина" (RU)
Реферат

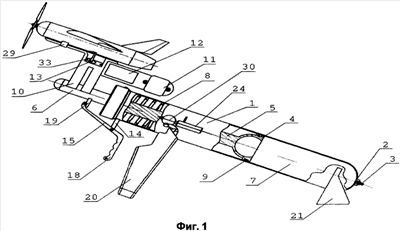

Изобретение относится к области авиации, более конкретно к катапультам для взлета преимущественно малоразмерных беспилотных летательных аппаратов. Катапульта содержит разгонное устройство, выполненное в виде рабочего цилиндра 1, внутри которого размещены поршень 4 со штоком 5, тормозное средство 8 и камера для сжатого газа 7. Снаружи рабочего цилиндра 1 жестко закреплен кронштейн 14, на котором установлен фиксатор стартового положения, выполненный в виде качалки 15. На части штока 5, выходящем за пределы рабочего цилиндра 1, закреплен пилон 10. На верхней части пилона 10 размещено средство для установки летательного аппарата, снабженное электромеханической системой для отделения летательного аппарата от пилона, выполненной в виде датчика ускорений 11, соединенного через контроллер 12 с электроприводом 13. Снаружи на силовом цилиндре установлены поворотные передние опоры 20 с фиксаторами их рабочего положения 24 и жестко закрепленная задняя опора 21. Для осуществления пуска летательного аппарата рукоятку качалки поднимают вверх. Сжатый газ выталкивает поршень 4 со штоком 5 из рабочего цилиндра 1 до контакта поршня с тормозным средством 8. Электрический сигнал от датчика ускорений 11 поступает на контроллер 12, микропроцессор которого выдает команду электроприводу на освобождение летательного аппарата от связи с пилоном 10. Технический результат заключается в повышении надежности работы катапульты, а также в снижении габаритов при трансформации для транспортировки и хранения. 3 з.п. ф-лы, 6 ил.
