US 7050286 В2, 23.05.2006. US 5845872 А, 08.12.1998. US 6327132 B1, 04.12.2001. RU 2192991 C2, 20.11.2002. SU 525722 A1, 25.08.1976. SU 775429 A1, 30.10.1980.

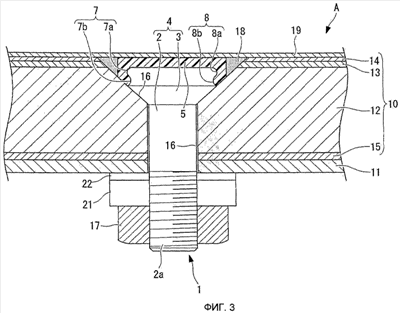

Изобретение относится к узлу летательного аппарата и касается крыла и фюзеляжа летательного аппарата, оснащенного средствами молниезащиты. Узел содержит обшивку (10), конструктивный элемент (11) и крепежный элемент (1), соединяющий обшивку (10) и конструктивный элемент (11). Основным компонентом обшивки (10) является слой (12) пластика, армированного углеродным волокном ПАУВ (CFRP). Наружная поверхность обшивки (10) покрыта медной фольгой (13). Поверх фольги (13) нанесен слой медной краски (19), основным компонентом которой является фенольная смола и медный порошок. Концевой участок (2а) крепежного элемента (1) через посредство изоляционной шайбы (21), поверхность которой покрыта изоляционным материалом, оснащен втулкой (17) (гайкой) для взаимной фиксации обшивки (10) и конструктивного элемента (11). Изоляционное покрытие изоляционной шайбы (21) состоит из полимера, содержащего алюминиевый порошок. Между изоляционной шайбой (21) и конструктивным элементом (11) расположена изоляционная прокладка (22). Изоляционная прокладка (22) содержит несколько ламинированных полиимидных пленок. Достигается высокая надежность и устойчивость к разрушению под воздействием тока молнии. 2 н. и 3 з.п. ф-лы, 5 ил., 2 табл.
