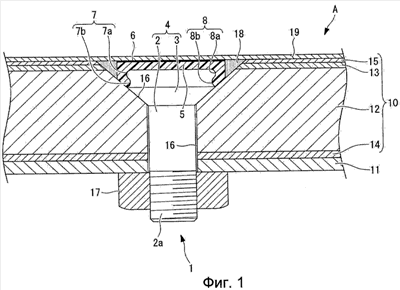

Изобретение относится к крепежным элементам. Крепежная деталь с молниезащитой соединяет обшивку летательного аппарата и элемент конструкции, расположенный внутри обшивки. Изолирующий слой наплавлен таким образом, что он покрывает верхнюю часть головки крепежной детали, причем этот изолирующий слой находится в механическом зацеплении с участком зацепления, выполненным на верхней части головки крепежной детали. Периферическая кромка участка зацепления, выполненного в верхней части головки указанной крепежной детали и находящегося в зацеплении с изолирующим слоем, покрывающим верхний участок головки крепежной детали, имеет по периферии округлую форму. Изобретение относится также к узлу летательного аппарата, содержащего обшивку, образованную из токопроводящего пластического материала в качестве основного элемента, элемент конструкции, поддерживающий обшивку изнутри, а также крепежную деталь, соединяющую обшивку и элемент конструкции, при этом в качестве крепежной детали использована упомянутая крепежная деталь с молниезащитой. В результате обеспечивается надежное предотвращение отслоения изолирующего слоя во время эксплуатации летательного аппарата, а также улучшение защиты от удара молнии и повышение надежности. 3 н. и 13 з.п. ф-лы, 15 ил.
