SU 1146955 A1, 20.12.2004. SU 942366 A1, 27.12.1995. RU 2305055 C2, 27.08.2007. SU 1621359 A1, 27.11.1995. US 2003218098 A1, 27.11.2003. FR 2623774 A1, 02.06.1989.
Имя заявителя:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ГОСУДАРСТВЕННОЕ МАШИНОСТРОИТЕЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО "РАДУГА" ИМЕНИ А.Я. БЕРЕЗНЯКА" (RU)
Изобретатели:
Дмитриев Альберт Иванович (RU) Карпов Сергей Иванович (RU) Кликодуев Николай Григорьевич (RU) Кучеренко Юрий Стефанович (RU) Мальков Анатолий Федорович (RU) Мищенко Анатолий Петрович (RU) Щеглов Валерий Анатольевич (RU)
Патентообладатели:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ГОСУДАРСТВЕННОЕ МАШИНОСТРОИТЕЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО "РАДУГА" ИМЕНИ А.Я. БЕРЕЗНЯКА" (RU)
Реферат

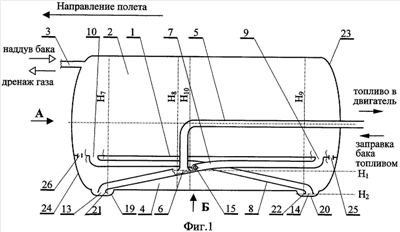

Изобретение относится к области авиастроения, более конкретно, к топливному баку летательного аппарата. Топливный бак расположен вдоль фюзеляжа и снабжен перегородкой, разделяющей полость бака на основной отсек, сообщенный с магистралью подачи газа, и расходный отсек, сообщенный с магистралью подачи топлива в двигатель, при этом основной и расходный отсеки сообщены магистралью перелива топлива. Расходный отсек выполнен в нижней части бака, для чего разделительная перегородка расположена горизонтально в нижней части бака. Входное отверстие магистрали подачи топлива размещено в центральной части расходного отсека, а магистраль перелива выполнена из двух отдельных трубопроводов, при этом их входные отверстия расположены у противоположных боковых стенок бака, а выходные отверстия расположены ниже уровня входного отверстия магистрали подачи топлива в двигатель. Каждый из трубопроводов магистрали перелива изогнут в виде петли, приближенной к боковой стенке бака, противоположной от места расположения входного отверстия, при этом у боковой стенки бака в стенке трубопровода и разделительной перегородке выполнены дренажные отверстия. Технический результат направлен на обеспечение бесперебойной подачи топлива в двигатель. 2 з.п. ф-лы, 3 ил.
