FR 2771710 A1, 04.06.1999. FR 2771459 A1, 28.05.1999. SU 1526569 A3, 30.11.1989. US 6622963 B1, 23.09.2003. RU 2060186 C1, 20.05.1996.
Имя заявителя:
ЭРСЕЛЬ (FR)
Изобретатели:
СУЛЬЕ Паскаль-Мари Поль Марсель (FR) ДЕ СОРБЕ Орели (FR)
Патентообладатели:
ЭРСЕЛЬ (FR)
Приоритетные данные:
20.08.2007 FR 07/05935
Реферат

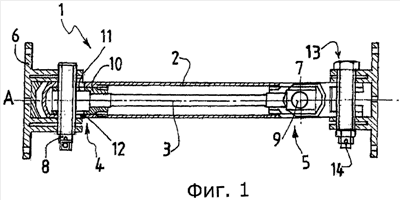

Изобретение относится к соединительным устройствам для соединения элементов, шарнирно поворотных относительно друг друга. Соединительное устройство (1) содержит элемент сжатия (2), предназначенный для передачи усилия сжатия от одного элемента к другому в первом состоянии, и элемент растяжения (3), предназначенный для передачи усилия растяжения от одного элемента к другому во втором состоянии, причем элемент сжатия образует, кроме того, заменяющий элемент растяжения, предназначенный для передачи усилия растяжения от одного элемента к другому в третьем состоянии, соответствующем разрушению элемента растяжения. Элементы растяжения и сжатия образованы штангами (2, 3), каждая из которых имеет первый и второй концы (4, 5), снабжённые средствами (8, 9) шарнирного поворота на первом и втором элементах. Штанги (2, 3) содержат продолговатые отверстия (11, 12), выполненные таким образом, чтобы в первом состоянии первая штанга (2) упиралась в шарнирную ось (8), а вторая отстояла от неё, и чтобы во втором состоянии вторая штанга (3) упиралась в шарнирную ось (8), а первая отстояла от нее. Соединительное устройство может использоваться для соединения элементов гондол летательных аппаратов. 3 н. и 4 з.п. ф-лы, 6 ил.
