WO 2006097484 A1, 21.09.2006. FR 2878229 A1, 26.05.2006. RU 2009083 C1, 15.03.1994. RU 2104228 C1, 10.02.1998. US 5497961 A, 12.03.1996.
Имя заявителя:
ЭРСЕЛЬ (FR)
Изобретатели:
ВОШЕЛЬ Ги Бернар (FR) ИЛЛЕРО Никола (FR) КОЛЬЕ Жером (FR) КРИБЕЛЬЕ Жан-Франсуа (FR)
Патентообладатели:
ЭРСЕЛЬ (FR)
Приоритетные данные:
22.06.2007 FR 0704495
Реферат

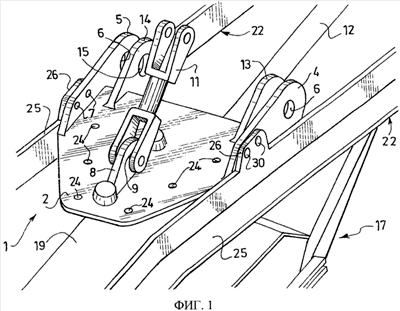

Изобретение относится к области авиации, в частности к узлам крепления силовых установок под крылом летательного аппарата. Узел крепления неразъемной силовой установки содержит крепежный узел (1), закрепленный в крыле (3) летательного аппарата, и прикрепленную к крепежному узлу (1) неразъемную силовую установку (17). Крепежный узел (1) для осуществления съемного крепления силовой установки к крылу содержит плиту (2), к которой прикреплены кронштейны (4, 5, 8, 10, 13, 14) крепления указанной плиты к крылу, отверстия крепления (24) силовой установки к плите и отверстия (7) для крепления пары продольных подъемных балок (22). Продольная подъемная балка (22), закрепляемая на узле крепления силовой установки, содержит соединительный кронштейн (26), расположенный в центральной части (25) балки, взаимодействующий с кронштейнами (4, 5) узла, и кронштейн (28), расположенный в задней части (27) балки, для присоединения к крылу. Продольная подъемная балка выполнена с возможностью ввода в нее поперечно расположенных штанг (33, 34) в передней (23) и центральной (25) частях. Обеспечивается возможность установки неразъемной силовой установки на летательный аппарат и ее снятия. 3 н. и 11 з.п. ф-лы, 4 ил.
