СИСТЕМА ВЫВОДА ЛЕТАТЕЛЬНОГО АППАРАТА ИЗ ШТОПОРА

Номер публикации патента: 2164490

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99108594/28		Получить полное описание патента

Реферат

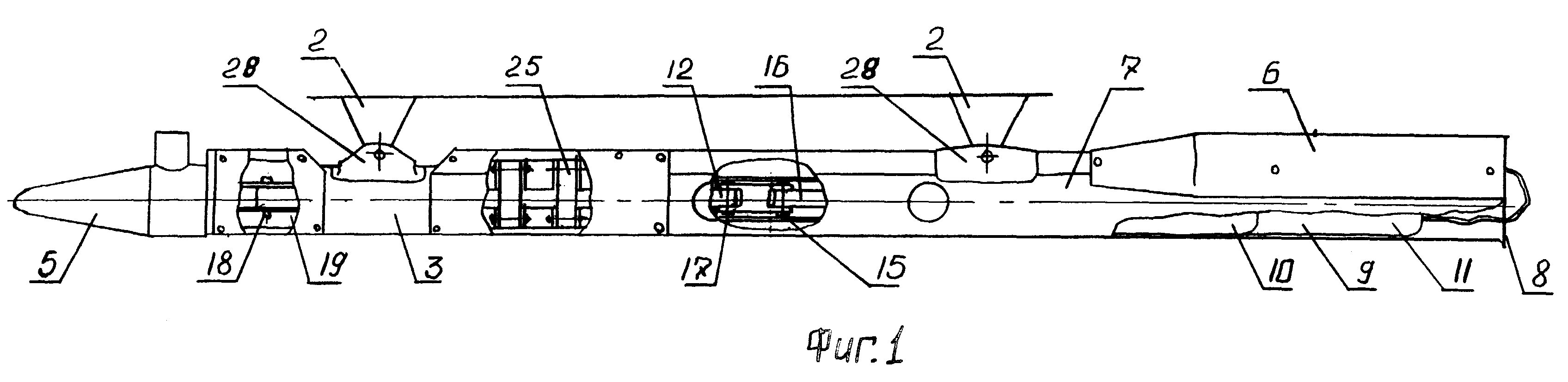

Изобретение относится к оборудованию летательных аппаратов. Система содержит выполненный в виде трубы с одним открытым торцом контейнер, установленный в хвостовой части фюзеляжа летательного аппарата. Контейнер имеет парашютное устройство с основным и вытяжным парашютами. Чехол последнего связан с грузом и механизмом его отстрела. Имеются переходное устройство, размещенное в направляющем продольном канале и связанное с основным парашютом, а также с силовым узлом крепления через короткое силовое звено парашютного устройства, и срезатель. Контейнер по своей длине разделен поперечными стенками-диафрагмами на отсеки для размещения узлов системы. Парашютное устройство расположено в хвостовом отсеке. Переходное устройство выполнено в виде неразъемного Н-образного корпуса с отверстиями по краям с пропущенными через них осями. Основной парашют связан с одной из них, а короткое силовое звено парашютного устройства - с другой. В передней части направляющего продольного канала размещен упор, жестко закрепленный в основании стенки-диафрагмы для ограничения продольного перемещения переходного устройства. Срезатель выполнен в виде последовательно расположенных плазменных газогенераторных устройств, закрепленных в среднем отсеке на поперечных стенках-диафрагмах. Силовой узел крепления установлен стационарно в переднем отсеке контейнера. Предложенная конструкция системы уменьшает габариты и вес, обеспечивает безопасность системы в эксплуатации. 2 з.п.ф-лы, 3 ил.
