US 2006185514 A1, 24.08.2006. US 2005188716 A1, 01.09.2005. US 2001025506 A1, 04.10.2001. US 2005115404 A1, 02.06.2005. RU 45711 U1, 27.05.2005.
Имя заявителя:
ЭЙРБАС ОПЕРЭЙШНЗ ГМБХ (DE)
Изобретатели:
ШЕРЕР Томас (DE) ШМИДТ Рюдигер (DE) СОЛНЦЕВ Александр (DE)
Патентообладатели:
ЭЙРБАС ОПЕРЭЙШНЗ ГМБХ (DE)
Приоритетные данные:
21.12.2006 DE 102006060765.1 21.12.2006 US 60/871,168 22.05.2007 DE 102007023685.0 23.05.2007 US 60/939,633
Реферат

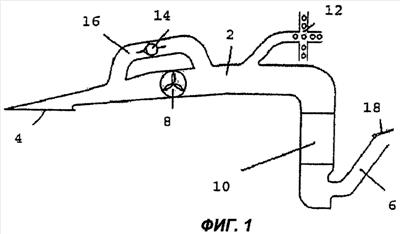

Группа изобретений относится к технике охлаждения кабинного воздуха воздушных судов. Система охлаждения включает в себя воздухозаборник (4), через который воздух из окружающего воздушное судно пространства поступает в напорный воздуховод (2). Имеется отверстие (6) для выпуска воздуха, через которое воздух выходит из напорного воздуховода (2). Теплообменник (10) размещен в напорном воздуховоде (2) и выполнен с возможностью подачи охлаждающей энергии, обеспечиваемой набегающим потоком воздуха, проходящим по напорному воздуховоду (2), в систему кондиционирования кабинного воздуха воздушного судна. Вентиляционное устройство (8) находится во взаимодействии по потоку с напорным воздуховодом (2). Кроме того, с напорным воздуховодом (2) соединена распределительная магистраль (12), которая предназначена для охлаждения, по меньшей мере, одного теплонагруженного компонента воздушного судна, в частности, системы кондиционирования кабинного воздуха, и/или для вентиляции монтажного отсека по меньшей мере одного теплонагруженного компонента. Группа изобретений позволяет уменьшить пространство, требуемое для размещения системы охлаждения. 2 н. и 10 з.п. ф-лы, 6 ил.
