13.10.2006 DE 102006048622.6 13.10.2006 US 60/829,348
Реферат

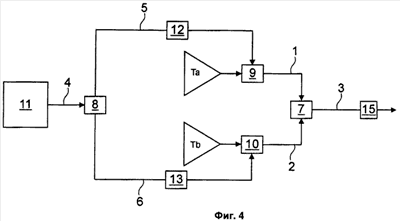

Группа изобретений относится к технике предотвращения обледенения трубопроводных соединений самолета. Предполагается, что трубопроводные соединения соединены со всеми выходами свежего воздуха кондиционера, конструкция которого выполняет функции множества турбин и теплообменников. Имеются первый трубопровод (1), который соединен с первой турбиной (ТА), и второй трубопровод (2), который соединен со второй турбиной (ТВ). Два трубопровода (1, 2), каждый из которых расположен ниже по течению от двух турбин (ТА, ТВ) и в которые поступает обработанный воздух с выходов турбин, соединены на трубных концах с третьим трубопроводом (3), который является их продолжением. Первый источник (11) горячего воздуха, который получает горячий свежий воздух от системы стравливания воздуха самолета, соединен на его выходе с четвертым трубопроводом (4), в который поступает свежий воздух с пониженной температурой от источника (11) горячего воздуха. Четвертый трубопровод (4) соединен на его трубном конце с двумя дополнительными регулируемыми клапаном пятым и шестым трубопроводами (5, 6), через которые транспортируется свежий воздух с пониженной температурой. При этом пятый и шестой трубопроводы (5, 6) соединены соответственно через регулирующие клапаны с первым и вторым трубопроводами (1, 2). Группа изобретений позволяет снизить опасность обледенения в кондиционерах для самолета. 2 н. и 18 з.п. ф-лы, 5 ил.
