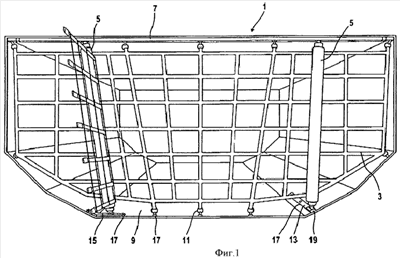

Изобретение относится к сеточной конструкции для грузового отсека и касается самолета с узким фюзеляжем. Сеточная конструкция (1) для грузового отсека (9) в самолете содержит сетку (3, 3', 3''), крепежные места (17) и адаптер для закрепления сетки (3, 3', 3'') в грузовом отсеке (9). Крепежные места (17) сформированы в грузовом отсеке. Сетка (3, 3', 3'') имеет крепежные места (11), расположенные по периметру и сформированные на краю сетки (3, 3', 3''). Адаптер закреплен в крепежных местах (17) грузового отсека с возможностью передачи на них прикладываемой к нему нагрузки. На адаптере образовано крепежное место (19) для прикрепления к нему сетки (3, 3', 3''), а крепежные места сетки (3, 3', 3'') расположены в плоскости, совпадающей с плоскостью крепежных мест (19) адаптера, независимо от нагрузки, прикладываемой к сетке (3, 3', 3''). Сетка (3, 3', 3'') находится в той же плоскости, что и крепежные места (19) адаптера, если нагрузка к ней не приложена. Сетка (3, 3', 3'') закреплена по периметру грузового отсека посредством комбинации крепежных мест (17), сформированных в грузовом отсеке, и крепежного места (19) адаптера. Достигается равномерная передача усилий, модульное применение конструкции (универсальность). 11 з.п. ф-лы, 13 ил.
