FR 2117983 A1, 28.07.1972. US 3262588 A, 26.07.1966. GB 2393704 A, 07.04.2004. FR 2500805 A1, 03.09.1982. SU 656282 A2, 27.10.1996. SU 129737 A1, 27.10.1996. FR 2240176 A1, 07.03.1975.
Имя заявителя:
ЭЙРБАС ДОЙЧЛАНД ГМБХ (DE)
Изобретатели:
МЕРЦ Лудгер (DE)
Патентообладатели:
ЭЙРБАС ДОЙЧЛАНД ГМБХ (DE)
Приоритетные данные:
23.12.2005 DE 102005061957.6 23.12.2005 US 60/753,906
Реферат

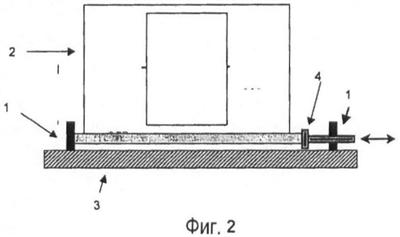

Изобретения относятся к области авиации, более конкретно к стопорному устройству для крепления контейнеров в летательном аппарате, способу крепления контейнеров и летательному аппарату, снабженному таким стопорным устройством. Стопорное устройство содержит запирающее устройство (1) с удерживающим элементом (4) и прикрепляется к полу летательного аппарата (3) так, что создается зазор (13), для центровки контейнера (2), между контейнером (2) и запирающим устройством (1). Удерживающий элемент (4) выполнен с возможностью перемещения таким образом, что регулируется зазор (13) между запирающим устройством (1) и контейнером (2). При этом удерживающий элемент (4) содержит эксцентриковый стопорный элемент (9) с зацепляющими зубцами и элемент (10) зацепления. Стопорный элемент (9) выполнен с возможностью введения в зазор (13) и фиксации в заданном положении. Способ крепления контейнеров (2) включает в себя следующие операции: прикрепление запирающего устройства (1) с удерживающим элементом (4) к полу летательного аппарата с образованием зазора для центровки контейнера (2), при этом удерживающий элемент (4) перемещают в направлении контейнера (2), регулируя зазор между запирающим устройством (1) и контейнером (2). Далее вводят в зазор (13) удерживающий элемент (4) с эксцентриковым стопорным элементом (9) с зацепляющими зубцами и фиксируют стопорный элемент. Технический результат заключается в снижении веса конструкции стопорного устройства. 3 н. и 9 з.п. ф-лы, 9 ил.
