| УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ - ВЫГРУЗКИ И ТРАНСПОРТИРОВКИ КРУПНОГАБАРИТНЫХ ИЗДЕЛИЙ И ГРУЗОВ БОЛЬШОЙ УДЕЛЬНОЙ МАССЫ НА ЛЕТАТЕЛЬНОМ АППАРАТЕ, ПРЕИМУЩЕСТВЕННО ТЯЖЕЛОМ ТРАНСПОРТНОМ САМОЛЕТЕ АН - 124 - 100 |  |
Номер публикации патента: 2171768 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B65G067/00 B64D009/00 | | Аналоги изобретения: | RU 2121960 C1. 20.11.1998. DE 19822154 Al, 01.04.1999. GB 1499159 Al, 25.01.1978. |
| Имя заявителя: | Закрытое акционерное общество "Авиакомпания Волга-Днепр" | | Изобретатели: | Толмачев В.И.
Петрищев В.В.
Южиков Г.Г.
Аветиков Ю.М.
Горшенин В.П. | | Патентообладатели: | Закрытое акционерное общество "Авиакомпания Волга-Днепр" |
Реферат | |

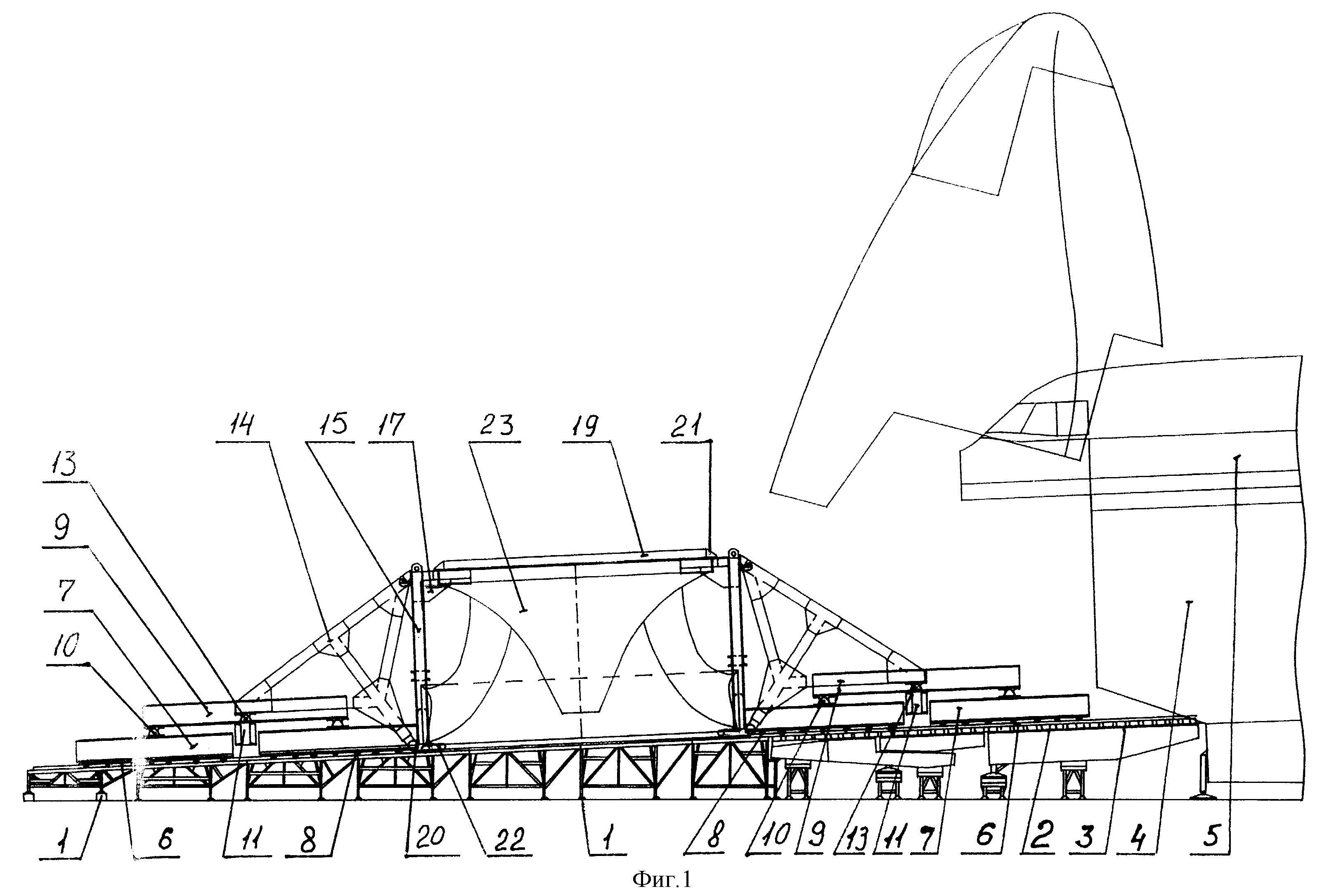

Изобретение относится к авиационной технике. Устройство для загрузки-выгрузки и транспортировки крупногабаритных изделий и грузов большой удельной массы на летательном аппарате, преимущественно тяжелом транспортном самолете Ан-124-100, содержит эстакаду (1), смонтированные на эстакаде и полу летательного аппарата направляющие (6), на которых установлены с возможностью перемещения опорные элементы, содержащие опорные ходовые тележки (7) с роликовыми приспособлениями (8) для перемещения груза, попарно соединенные между собой в продольном направлении траверсами, закрепленными при помощи шарниров. Каждая пара опорных ходовых тележек жестко соединена между собой в поперечном направлении траверсами. На поперечных траверсах выполнены узлы крепления, на которых при помощи шарниров закреплены рамы, несущие транспортировочный каркас груза, состоящий из вертикальных стоек (15), связанных нижним и верхним (19) силовыми поясами с нижними и верхними узлами крепления, несущими опоры и ложементы для груза. Изобретение обеспечивает перераспределение нагрузки на полу летательного аппарата и облегчение работ. 3 з. п. ф-лы, 10 ил.
|
