RU 2211173 C1, 27.08.2003. DE 3536858 C1, 06.11.1986. FR 2511141 A1, 11.02.1983. US 5210371 A, 11.05.1993.
Имя заявителя:
Открытое акционерное общество "Камов" (RU)
Изобретатели:
Смирнов Борис Алексеевич (RU) Новоселов Борис Васильевич (RU) Субботин Владимир Юрьевич (RU) Чернов Владимир Германович (RU) Быков Иван Васильевич (RU)
Патентообладатели:
Открытое акционерное общество "Камов" (RU)
Реферат

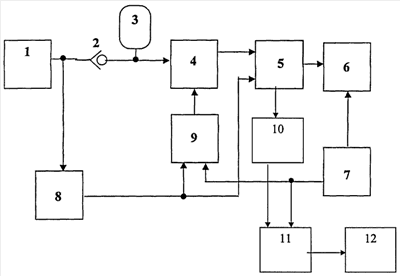

Изобретение относится к области систем автоматического регулирования и может быть использовано для обеспечения автоматического наведения и стабилизации полезной нагрузки, например, систем вооружения, размещенных на вертолете или другом подвижном носителе. Технический результат - расширение функциональных возможностей подвижной вертолетной пушечной установки за счет разрешения проведения стрельбы из застопоренного положения. Система содержит источник гидравлического питания, обратный клапан, гидроаккумулятор, исполнительный привод, соединенный с пушечной установкой, сигнализатор пропадания давления, электрогидравлический кран, первую схему "И" и устройство стопорения, выполненное с возможностью взаимодействия с пушечной установкой и формирования на выходе сигнала при срабатывании. Система снабжена формирователем команды постановки на стопор, второй схемой "И" и формирователем разрешения работы, причем вход формирователя команды постановки на стопор соединен со вторым выходом исполнительного привода, выход формирователя команды постановки на стопор соединен с первым входом второй схемы "И"; второй вход второй схемы "И" соединен с выходом устройства стопорения, а выход второй схемы "И" соединен с входом формирователя разрешения стрельбы. 1 ил.
