RU 2090452 С1, 20.09.1997. US 7427047 B2, 23.09.2008. RU 2128128 C1, 27.03.1999. SU 44789 A1, 31.10.1935. RU 2252898 C2, 27.05.2005.
Имя заявителя:
Григорчук Владимир Степанович (RU)
Изобретатели:
Григорчук Владимир Степанович (RU)
Патентообладатели:
Григорчук Владимир Степанович (RU)
Реферат

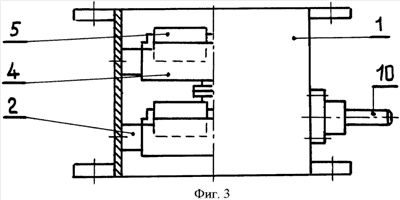

Изобретение относится к области летательных аппаратов тяжелее воздуха. Движитель вертикального подъема содержит корпус, вал привода, вертикальные валы. Корпус движителя, внутри которого размещены один над другим два одинаковых подъемных элемента, выполнен прямоугольным. Каждый из подъемных элементов содержит прямоугольный ящик, установленный открытой частью вверх, в верхней части которого установлены на подшипниках горизонтально параллельно друг другу несколько пар пустотелых барабанов цилиндрической формы. В паре барабаны размещены соосно друг за другом. Количество пар барабанов не ограничено. На валу каждого барабана закреплена шестерня, а между шестернями размещены промежуточные шестерни, каждая из которых входит в зацепление с двумя шестернями двух соседних барабанов. Расстояние между барабанами 0,3-0,5 мм. Посредством конических шестерен и вертикальных валов барабаны нижнего подъемного элемента связаны с барабанами верхнего подъемного элемента. Направление вращения у всех барабанов одного подъемного элемента одинаковое. Внутрь прямоугольных ящиков подъемных элементов вставлена пористая, упругая и стойкая к истиранию подушка, контактирующая с нижними поверхностями барабанов и дном ящика. Достигается повышение эксплуатационных характеристик движителя. 8 ил.
