RU 2087381 C1, 20.08.2010. RU 2297371 C2, 20.04.2007. CA 2125342 A1, 08.12.1995. US 2006102798 A1, 18.05.2006.
Имя заявителя:
Закрытое акционерное общество "Научно-методический центр НОРМА" (ЗАО "НМЦ НОРМА") (RU)
Изобретатели:
Подколзин Василий Григорьевич (RU) Шведов Владимир Тарасович (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-методический центр НОРМА" (ЗАО "НМЦ НОРМА") (RU)
Реферат

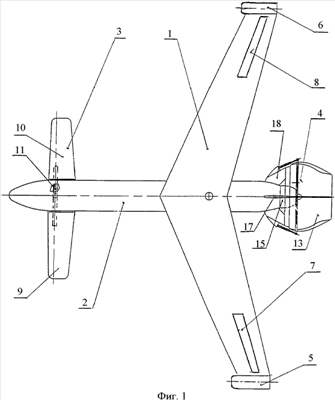

Изобретение относится к авиации, к летательным аппаратам тяжелее воздуха, более конкретно к летательным аппаратам типа «утка», и может быть использовано в конструкции беспилотных летательных аппаратов. Беспилотный летательный аппарат выполнен по схеме «утка» и содержит крыло, фюзеляж, переднее горизонтальное оперение, силовую установку с винтовым толкающим движителем, расположенным в хвостовой части фюзеляжа, и систему управления. Крыло выполнено стреловидным, а винтовой движитель снабжен кольцевым кожухом. Кольцевой кожух выполнен удлиненным, простирающимся назад от плоскости винтового движителя, и с выхлопным поворотным соплом, снабженным вертикальным и горизонтальным приводами, осуществляющими отклонение поворотного сопла вокруг горизонтальной и вертикальной осей. Переднее горизонтальное оперение выполнено шарнирно установленным на оси, направленной вдоль его размаха и перпендикулярной плоскости симметрии аппарата, и самоустанавливающимся на заданный угол атаки. Система управления связана с вертикальным и горизонтальным приводами поворотного сопла. Достигается повышение аэродинамического качества и уменьшение массы конструкции. 3 з.п. ф-лы, 2 ил.
