RU 2087351 C1, 20.08.1997. RU 2076816 C1, 10.04.1997. SU 1786768 A1, 27.07.1996. US 2349584 A, 23.05.1944. GB 530520 A, 13.12.1940.
Имя заявителя:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)
Изобретатели:
Кузнецов Григорий Павлович (RU) Антонов Анатолий Алексеевич (RU) Варакосов Юрий Геннадиевич (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)
Реферат

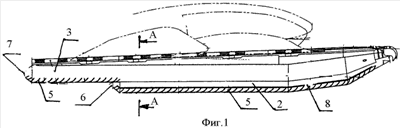

Изобретение относится к авиастроению, судостроению и к экранопланостроению, касается профилирования нижней части мягкого поплавка с поперечным реданом. Профилированная нижняя часть мягкого поплавка выполнена с поперечным реданом. Мягкий поплавок образован пневмобаллонами, заключенными в пневмооболочку, на нижней части которой установлены срывники. Мягкий поплавок содержит, по меньшей мере, три пневмооболочки. Нижележащие пневмооболочки выполнены меньшей длины по сравнению с вышележащими. На нижней поверхности нижележащей пневмооболочки срывники установлены по всей длине, а на вышележащих пневмооболочках срывники установлены на частях, выступающих за кормовую часть смежных нижележащих пневмооболочек. Срывники в поперечном сечении имеют вид треугольника, основание которого превышает высоту в 24 раза, и расположены с шагом, увеличивающимся от кормы к носу пневмооболочек. Уменьшение статической составляющей полного давления за срывником при движении на больших скоростях вызывает подсасывание воздуха и образование водовоздушной смеси. Наличие поперечного редана увеличивает подсасывание в кормовой части пневмооболочек. Достигается уменьшение гидродинамического сопротивления мягкого поплавка с поперечным реданом. 5 з.п. ф-лы, 8 ил.
